214型帶襯套及冷卻水套鑄鐵填料想（Pg 6）（HG5-214-81）
本標準為 化學、制藥、染料等工業反應釜攪拌軸使用的軸封裝置，其公稱壓力≤6kgf/cm².適用于需要填料箱起支承作用以及溫度≥100℃或轉軸線速度≥1m/s.















































215型帶襯套鑄鐵填料箱
（Pg6）（HG5-215-81）
本標準為化學、制藥、染料等工業反應釜攪拌軸使用的軸封裝置，其公稱壓力≤6kgf/cm²。適用于需要填料箱起支承作用一級介質溫度<100℃或轉軸線速度≤1m/s。

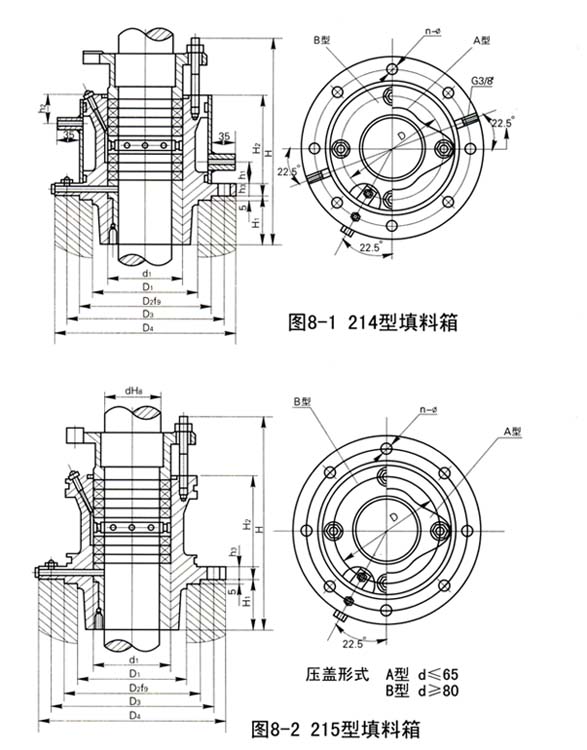

圖8-2 215型填料箱
214、215型填料箱主要尺寸

d	d1	D	D1	D2	D3	D4	H1	H2	H3	h1	h2	h3	法蘭螺栓孔		壓蓋螺柱		重量
													n	Ф	數量	直徑	HG521481	HG521581
30	50	80	80	116	150	185	195	14	119	25	30	15	4	18	2	M12	10.5	8.8
40	60	90	100	135	170	205	205	24	119	25	30	15	4	18	2	M12	13.2	11.2
50	76	105	125	164	200	235	251	32	146	25	30	17	8	18	2	M16	21.0	17.6
65	91	120	125	164	200	235	266	47	146	25	30	17	8	18	2	M16	22.5	19.2
80	106	145	150	188	225	260	280	62	146	29	34	17	8	18	4	M12	32.4	27.9
95	127	165	175	217	255	290	331	75	173	29	35	19	8	18	4	M16	46.6	41.3
110	142	185	200	245	280	315	346	90	173	29	35	19	8	18	4	M16	52.8	49.8
130	162	210	225	271	305	340	366	110	173	29	35	22	8	18	4	M16	70.9	61.8
140	178	220	250	271	305	340	398	120	193	29	35	22	12	18	4	M16	85	76
160	200	245	260	309	335	375	420	130	200	30	35	24	12	18	6	M16	111	99
180	220	265	260	309	335	375	440	150	200	30	35	24	12	18	6	M16	120	110
200	240	290	300	363	395	440	460	170	200	30	35	26	12	22	6	M16	140	126
