本標準為化學、制藥、染料等工業反應釜攪拌軸使用的軸封裝置，其公稱壓力≤6kgf/cm².適用于介質溫度>100℃或轉軸線速度≥1m/s.（1412型適用于腐蝕性介質）

1411型（碳鋼）
1413型（不銹鋼）填料箱
本標準為化學、制藥、染料等工業反應釜攪拌軸使用的軸封裝置，其公稱壓力≤66kgf/cm².適用于介質溫度<100℃或轉軸線速度

24小時服務電話: 李先生 13951580222   方小姐 15251425679  郭小姐 15251425680  陳小姐 13812062323  謝小姐 18915322345

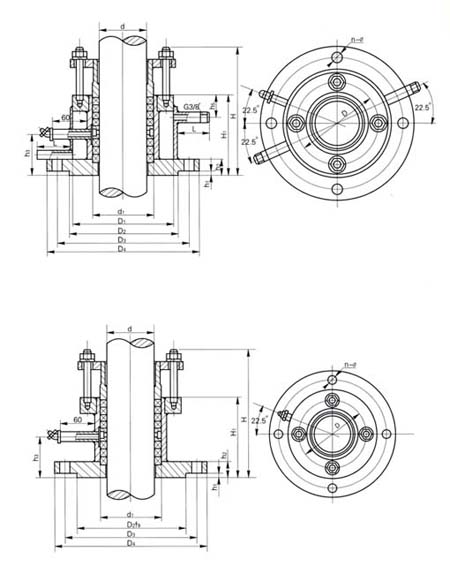

1410、1411、1412、1412型填料箱主要尺寸

d	d1	D	D1	D2	D3	D4	L	h1	h2	h3	h4	h5	H	H1	法蘭螺栓孔		壓蓋螺柱		重量（Kg）
															n	Ф	數量	直徑	1410 1412型	1411 1413型
30	50	80	110	116	150	185	60	4	23	55	28.5	39	172	109	4	18	4	M12	9.9	9.1
40	60	90	120	135	170	205	60	4.5	23.5	55	29	39	172	109	48	18	4	M12	11.8	10.8
50	76	105	140	164	200	235	65	4.5	26	67	31.5	39	209	136	8	18	4	M12	17.6	16.3
65	91	120	150	164	200	235	60	4.5	26	67	31.5	39	209	136	8	18	4	M12	18.1	16.5
80	106	145	170	188	225	260	65	4.5	26	67	31.5	39	209	136	8	18	4	M12	22.0	20.4
95	127	170	200	217	255	290	65	4.5	28	79	33.5	43	247	163	8	18	4	M16	33.5	31.1
110	142	185	215	245	280	315	70	4.5	28	79	33.5	43	247	163	8	18	4	M16	38.0	35.5
130	162	205	235	271	305	340	70	4.5	28	79	33.5	43	247	163	8	18	4	M16	42.5	39.7
140	178	220	250	271	305	340	70	4.5	32	82	50	50	293	183	12	18	4	M16	49	47.7
160	198	240	280	313	350	395	70	4.5	35	100	55	50	308	220	12	18	6	M16	61	54
180	220	260	300	363	395	440	70	4.5	35	100	55	50	315	220	12	22	6	M16	80	70
200	240	275	310	363	395	440	70	4.5	35	100	55	50	315	220	12	22	6	M16	83	72
