四葉開啟渦輪式攪拌器
本公司生產近30類，計140多種攪拌器，從最常見的（包括已有的HB5標準，SB90標準各種攪拌器）到各種復雜形狀或特殊用途的攪拌器?？砂碒/T2123-91標準的各種規格尺寸系列制造，也可根據用戶生產工藝需求，代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。
攪拌器型號標注方法：
|
|
| 材料代號 | |
| 攪拌器軸孔徑 | |
| 攪拌器的外徑， | |
| 攪拌器型式代號 |
四葉開啟渦輪式攪拌器

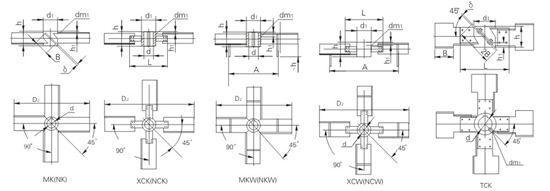

四斜葉整體開啟渦輪式MK、四斜葉可折開啟渦輪式XCK、四斜葉整體穩定器開啟渦輪式MKW、四斜葉可拆穩定器渦輪式XCW、四斜窄葉整體開啟渦輪式NK、四斜窄葉可拆開啟渦輪式NCK、四斜窄葉整體穩定器開啟渦輪式NKW、四斜窄葉可拆穩定器開啟渦輪式NCW、四葉T型開啟渦輪式TCK
本類攪拌器技術性能同六葉開啟對應攪拌器，相同運作條件消耗功率、攪拌能力都次于六葉攪拌器。在相對精度高，運轉速度大的條件下比六葉更優，攪拌器重量輕，所以應用的穩定器可根據需要制成穩定環或穩定片兩種。
24小時服務電話: 李先生 13951580222 方小姐 15251425679 郭小姐 15251425680 陳小姐 13812062323 謝小姐 18915322345
四葉開啟渦輪攪拌器主要尺寸
| DJ | d | d1 | h | h1 | A | dm1 | L | δ | 寬形 | 窄形 | ||
| 不銹鋼/碳鋼 | B | 重量 不銹鋼/碳鋼 | B | 重量 不銹鋼/碳鋼 | ||||||||
| 100 | 16 | 40 | 40 | 10 | - | - | - | 2/3 | 20 | 0.368/0.387 | 15 | 0.359/0.373 |
| 125 | 20 | 45 | 45 | 10 | - | - | - | 2/3 | 25 | 0.513/0.544 | 19 | 0.497/0.521 |
| 160 | 25 | 50 | 50 | 10 | - | - | - | 2/3 | 32 | 0.704/0.759 | 24 | 0.676/0.717 |
| 180 | 30 | 60 | 60 | 10 | - | - | - | 3/4 | 36 | 1.169/1.224 | 27 | 1.126/1.168 |
| 200 | 35 | 70 | 70 | 15 | 135 | M8 | - | 3/4 | 40 | 1.818/1.958 | 30 | 1.806/1.168 |
| 220 | 35 | 70 | 70 | 15 | 148 | M8 | - | 3/4 | 44 | 2.006/0.022 | 33 | 1.842/1.914 |
| 250 | 40 | 75 | 75 | 15 | 168 | M8 | - | 4/6 | 50 | 2.44/2.692 | 38 | 2.296/2.484 |
| 280 | 40 | 75 | 75 | 20 | 188 | M8 | - | 4/6 | 56 | 2.604/2.924 | 42 | 2.420/2.660 |
| 320 | 40 | 70 | 80 | 20 | 215 | M10 | - | 6/8 | 64 |
3.666/4.066 |
48 | 3.294/3.594 |
| 45 | 80 | |||||||||||
| 360 | 45 | 80 | 85 | 20 | 240 | M10 | - | 6/8 | 72 | 4.416/4.936 | 54 | 3.932/4.324 |
| 50 | 85 | |||||||||||
| 400 | 50 | 85 | 90 | 20 | 265 | M12 | - | 8/10 | 80 | 6.044/6.66 | 60 | 5.24/507 |
| 55 | 90 | |||||||||||
| 450 | 55 | 90 | 100 | 20 | 300 | M12 | - | 8/10 | 95 | 8.054/8.838 | 68 | 7.03/7.618 |
| 60 | 100 | |||||||||||
| 500 | 60 | 100 | 105 | 25 | 335 | M12 | 380 | 8/10 | 100 | 13/13.68 | 75 | 11.71/12.14 |
| 65 | 105 | |||||||||||
| 560 | 65 | 105 | 110 | 25 | 375 | M12 | 400 | 10/12 | 112 | 17.84/18.66 | 84 | 15.76/16.26 |
| 70 | 110 | |||||||||||
| 630 | 70 | 110 | 120 | 25 | 420 | M12 | 420 | 10/12 | 126 | 20.94/22 | 95 | 18.1/19.04 |
| 75 | 120 | |||||||||||
| 710 | 75 | 120 | 130 | 25 | 473 | M12 | 420 | 10/12 | 142 | 25.19/26.71 | 107 | 21.91/22.91 |
| 80 | 130 | |||||||||||
| 800 | 80 | 130 | 140 | 25 | 535 | M12 | 480 | 12/14 | 160 | 34.46/36.22 | 120 | 29.34/30.5 |
| 85 | 140 | |||||||||||
| 900 | 85 | 140 | 150 | 30 | 600 | M12 | 480 | 12/14 | 180 | 43.20/45.47 | 135 | 36.6/28.15 |
| 90 | 150 | |||||||||||
| 1000 | 90 | 150 | 160 | 30 | 670 | M16 | 480 | 12/14 | 200 | 54.72/56.97 | 150 | 45.98/47.85 |
| 100 | 160 | |||||||||||
| 1120 | 100 | 160 | 180 | 30 | 750 | M16 | 480 | 14/16 | 224 | 72.95/76.85 | 168 | 60.92/63.05 |
| 110 | 180 | |||||||||||
| 1250 | 110 | 180 | 190 | 30 | 835 | M16 | 480 | 14/16 | 250 | 88.61/92.72 | 188 | 73.45/76.24 |
| 120 | 190 | |||||||||||
| 1400 | 120 | 190 | 200 | 30 | 935 | M16 | 480 | 14/16 | 280 | 115.42/120.52 | 210 | 96.17/99.58 |
| 130 | 200 | |||||||||||
| 1600 | 130 | 200 | 210 | 30 | 1070 | M16 | 480 | 16/18 | 320 | 158.48/165.02 | 240 | 129.32/133.82 |
| 140 | 210 | |||||||||||
| 1800 | 140 | 210 | 220 | 35 | 1200 | M18 | 480 | 16/18 | 360 | 195.22/203.82 | 270 | 157.92/163.92 |
| 150 | 220 | |||||||||||
| 2000 | 150 | 220 | 240 | 35 | 1335 | M18 | 480 | 16/18 | 400 | 235.88/247.78 | 300 | 190.28/198.08 |
| 160 | 240 | |||||||||||
| 2240 | 160 | 240 | 250 | 35 | 1480 | M18 | 480 | 18/20 | 448 | 323.17/336.17 | 336 | 257.07/266.17 |
| 170 | 250 | |||||||||||
| 2500 | 170 | 250 | 260 | 35 | 1670 | M20 | 480 | 18/20 | 500 | 390.71/413.01 | 375 | 322.61/333.91 |
| 180 | 260 | |||||||||||
備注：攪拌器內孔可根據用戶要求制作，輪轂高度一般與內孔相一致。
