本公司生產近30類，計140多種攪拌器，從最常見的（包括已有的HB5標準，SB90標準各種攪拌器）到各種復雜形狀或特殊用途的攪拌器?？砂碒/T2123-91標準的各種規格尺寸系列制造，也可根據用戶生產工藝需求，代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。

攪拌器型號標注方法：

	材料代號
	攪拌器軸孔徑
	攪拌器的外徑，
	攪拌器型式代號

菱臂弧葉槳式攪拌器

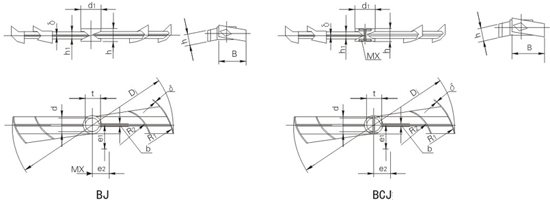

菱臂弧葉整體槳式BJ、菱臂弧葉可拆槳式BCJ
    本類攪拌器槳葉形狀特別，是一些行業的專用攪拌器，在要求循環流量不大，剪切力又小的情況下，在內部產生震蕩。湍動的效果，適合漂洗。浸染類的操作，多為低速范圍在層流下操作，μ＜1000cp，n＝1－8rpm，v＝0.5－4m/s。

24小時服務電話: 李先生 13951580222   方小姐 15251425679  郭小姐 15251425680  陳小姐 13812062323  謝小姐 18915322345













菱臂弧葉槳式攪拌器主要尺寸

DJ	d	d1	h	B	h1	e1	e2	R1	R2	MX	鍵槽		δ		重量
											b	t	不銹鋼	碳鋼	不銹鋼	碳鋼
320	30	60	35	64	21	35	50	111	71	8	8	33.3	1.5	2	1.01	1.15
360	35	70	40	72	23	40	55	126	82	8	10	38.3	1.5	2	1.43	1.60
400	40	75	45	80	25	45	60	141	92	10	12	43.3	1.5	2	1.76	1.96
450	45	80	50	90	30	50	70	156	101	10	14	48.8	1.5	2	2.20	2.47
500	50	85	55	100	30	55	80	172	110	10	14	53.8	1.5	2	2.57	2.89
560	55	90	60	112	35	60	90	191	122	12	16	59.4	1.5	2	3.13	3.54
630	60	100	65	126	40	70	100	217	139	12	18	64.4	2	3	4.72	5.77
710	65	105	70	142	45	80	110	247	160	12	18	69.4	2	3	5.66	7.00
800	70	110	75	160	50	90	125	278	179	12	20	74.9	2	3	6.75	8.43
900	75	120	80	180	60	100	140	313	193	12	20	79.9	2	3	8.86	11.09
1000	80	135	90	200	65	110	155	349	226	12	22	85.4	2	3	12.1	14.8
1120	85	140	100	225	75	120	170	404	266	12	22	90.4	2	3	14.7	18.2
1250	90	150	110	250	85	135	195	434	281	12	25	95.4	3	4	23.1	27.4
1400	100	160	120	280	95	155	220	485	314	12	28	106.4	3	4	28.2	33.7
1600	110	180	130	320	110	175	250	556	360	16	28	116.4	3	4	28.6	41.5
1800	120	190	140	350	120	200	280	627	407	16	32	127.4	3	4	46.0	54.9
2000	130	200	150	380	130	220	310	698	453	16	32	137.4	3	4	54.4	65.1
2240	140	220	160	415	135	245	350	781	506	20	36	148.4	4	5	77.1	89.7
2500	150	230	175	450	140	270	390	873	567	20	36	158.4	4	5	94.4	109
2800	160	240	190	490	145	305	435	981	641	20	40	169.4	4	5	111	128
3150	170	250	200	515	151	350	500	1118	718	20	40	179.4	4	5	129	160

備注：攪拌器內孔可根據用戶要求制作，輪轂高度一般與內孔相一致。
