本公司生產近30類，計140多種攪拌器，從最常見的（包括已有的HB5標準，SB90標準各種攪拌器）到各種復雜形狀或特殊用途的攪拌器。可按H/T2123-91標準的各種規格尺寸系列制造，也可根據用戶生產工藝需求，代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。

攪拌器型號標注方法：

	材料代號
	攪拌器軸孔徑
	攪拌器的外徑，
	攪拌器型式代號

曲邊斜邊槳式

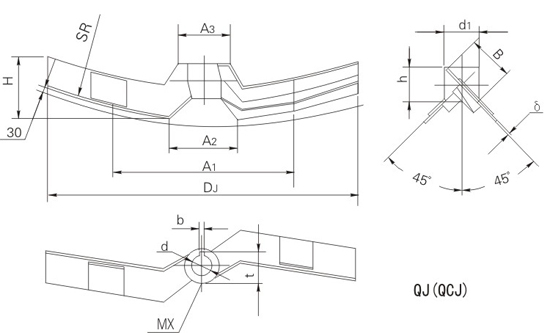

曲邊斜葉整體槳式QJ、曲邊斜邊可拆槳式QCJ

    本類攪拌器是斜葉槳式的變型，槳底旋轉面接近容器的隨圓面，槳葉平面與旋轉軸垂直面又成一傾角45°，兼起刮板作用。操作多為低速范圍，在層流區操作，常用介質粘度μ＜2000cP，n＝1－100rpm，v＝1.0－5.0m/s。

24小時服務電話: 李先生 13951580222   方小姐 15251425679  郭小姐 15251425680  陳小姐 13812062323  謝小姐 18915322345























DJ	d	d1	h	SR	H	A1	A2	A3	鍵槽		B	MX	δ	重量
									b	t			不銹鋼/碳鋼	不銹鋼	碳鋼
200	25	50	35	350	35	/	50	40	8	28.3	30	8	3/4	0.605	0.666
220	25	50	35	400	38	/	55	44	8	28.3	33	8	3/4	0.639	0.712
250	30	65	40	450	42	/	60	50	8	33.3	38	8	4/6	1.239	1.444
280	35	70	45	500	48	/	70	56	10	38.3	40	8	4/6	1.506	1.744
320	35	70	45	550	55	/	80	64	10	38.3	50	10	6/8	2.081	2.426
360	40	75	50	650	60	/	90	70	12	43.3	55	10	6/8	2.571	2.987
400	40	80	55	700	68	/	100	80	12	43.3	60	10	8/10	3.915	4.466
450	45	85	60	800	75	/	110	90	14	48.8	65	10	8/10	4.626	5.280
500	50	90	70	90	85	300	125	100	14	53.8	75	12	10/12	6.761	7.597
560	55	95	80	1000	95	300	140	110	14	59.4	85	12	10/12	8.307	9.328
630	60	100	85	1100	105	350	160	120	18	64.4	95	12	12/14	11.42	12.71
710	65	105	95	1200	120	350	175	140	18	69.4	105	12	12/14	13.93	15.50
800	70	110	100	1400	135	400	200	160	20	74.9	120	12	14/16	19.04	21.02
900	75	120	110	1600	150	500	225	180	20	79.9	130	12	14/16	23.87	26.30
1000	80	140	120	1800	170	600	250	200	22	85.4	150	12	16/18	35.68	38.73
1120	85	150	130	2000	190	700	280	220	22	90.4	160	16	16/18	43.39	47.06
1250	90	160	150	2200	210	800	310	250	25	95.4	180	16	18/20	60.62	65.25
1400	100	180	170	2500	230	900	350	280	28	106.4	200	16	18/20	79.22	85.02
1600	110	190	180	2800	270	1000	400	320	28	116.4	230	16	18/20	101.4	109.0
1800	120	200	200	3200	300	1100	450	350	32	127.4	260	16	18/20	123.7	133.3
2000	130	210	220	3500	330	110	500	400	32	137.4	290	18	18/20	149.3	160.9
2240	140	220	245	4000	370	1200	560	440	36	148.4	320	18	18/20	182.1	196.5
2500	150	230	270	4500	420	1200	620	500	36	158.4	360	18	20/22	224.4	293.7
2800	160	240	300	5000	470	1200	700	560	40	169.4	400	20	20/22	275.8	293.7
3150	170	250	340	5600	530	1300	780	630	40	179.4	450	20	20/22	361.6	338.7
3550	180	260	380	630	590	1300	880	700	45	190.4	500	20	20/22	447.1	479.8

備注：攪拌器內孔可根據用戶要求制作，輪暈高度一般與內孔相一致。
