三葉開啟渦輪式攪拌器

文章出處：泰強減速機發布時間：2016-07-08 人氣：【大中小】

本公司生產近30類，計140多種攪拌器，從最常見的（包括已有的HB5標準，SB90標準各種攪拌器）到各種復雜形狀或特殊用途的攪拌器?？砂碒/T2123-91標準的各種規格尺寸系列制造，也可根據用戶生產工藝需求，代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。

攪拌器型號標注方法：

材料代號

攪拌器軸孔徑

攪拌器的外徑，

攪拌器型式代號

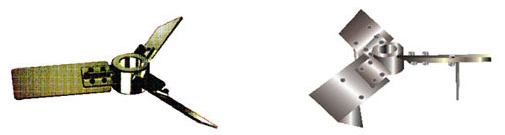

三葉開啟渦輪式攪拌器

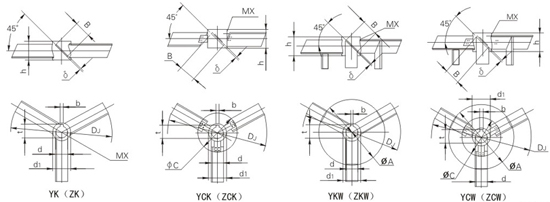

三斜葉整體開啟渦輪式－YK、三斜窄葉整體可啟渦輪式－ZK、三斜葉可拆開啟渦輪式－YCK、三斜窄葉可拆開啟渦輪式－ZKW、三斜葉整體穩定器開啟渦輪式－YKW、三斜窄葉整體穩定器開啟渦輪式－ZKW、三斜葉可拆穩定器開啟渦輪式－YCW、三斜窄葉可拆穩定器開啟渦輪式－ZCW

   本系列攪拌器較之六葉、四葉開啟渦輪式對應攪拌器，有相同規律，而且相對直徑大，轉速低的情況也可視作槳式攪拌器處理，所以應用也很廣泛。穩定器可按要求制作成穩定環及穩定片兩種，若采用穩定片，將原型號中末位的W改為U。常用條件μ＜50000cp，n＝10－300rpm，v＝1－10m/s，D_J/D＝0.2－0.8，寬形B/D_J＝0.2，窄形B/D_J＝0.125

24小時服務電話: 李先生 13951580222   方小姐 15251425679 郭小姐 15251425680 陳小姐 13812062323 謝小姐 18915322345

三斜葉開啟渦輪式攪拌器主要尺寸

DJ	d	d1	h	MX	b	t	φA	φC	δ(不銹鋼/碳鋼）	重量	不銹鋼/碳鋼
DJ	d	d1	h	MX	b	t	φA	φC	δ(不銹鋼/碳鋼）	B=0.2D_J	B=0.125D_J
200	25	50	50	M6	8	28.3	130	/	3/4	1.0/1.02	0.745/0.754
220	30	60	60	M6	8	33.3	150	/	3/4	1.5/1.47	1.209/1.204
250	35	70	70	M8	10	38.3	170	/	4/6	2.31/2.36	1.943/1.98
280	35	70	70	M8	10	38.3	190	/	4/6	2.44/2.54	1.948/2.088
320	40	75	75	M8	12	43.3	210	/	6/8	3.47/3.59	2.652/2.748
360	40	75	75	M8	12	43.3	240	/	6/8	3.8/4.01	2.859/3.012
400	45	80	80	M10	14	48.8	270	/	8/10	5.09/5.36	3.792/3.97
450	50	85	85	M10	14	53.8	300	/	8/10	6.12/6.5	4.523/4.769
500	55	90	90	M12	16	59.4	330	250	8/10	10.62/11.05	9.17/9.32
560	60	100	100	M12	18	64.4	370	260	10/12	14.55/15.07	12.18/12.37
630	65	105	105	M12	18	69.4	420	285	10/12	17.06/17.78	14/14.39
710	70	110	110	M12	20	74.9	470	290	10/12	20.33/21.35	16.61/17.09
800	75	120	120	M12	20	79.9	530	320	12/14	27.75/28.93	21.96/22.48
900	80	130	130	M12	22	85.4	600	330	12/14	32.82/36.35	27.41/28.1
1000	85	140	140	M12	22	90.4	670	340	12/14	44.20/45.57	34.51/35.31
1120	90	150	150	M12	25	95.4	750	350	14/16	58.48/60.60	44.92/45.9
1250	100	160	160	M16	28	106.4	830	380	14/16	70.77/73.56	53.73/55.02
1400	110	180	180	M16	28	116.4	930	400	14/16	92.65/96.06	71.02/72.54
1600	120	190	190	M16	32	127.4	1070	410	16/18	125.8/130.3	93.08/95.07
1800	130	200	200	M16	32	137.4	1200	420	16/18	154.2/160.2	111.2/115.2
2000	140	210	210	M16	36	148.4	1340	530	16/18	185.8/194.9	134.3/138.3
2240	150	220	220	M18	36	158.4	1490	440	18/20	252.6/261.7	178.3/183
2500	160	240	240	M18	40	169.4	1660	460	18/20	302.8/320.3	224.4/230.2

備注：攪拌器內孔可根據用戶要求制作，輪轂高度一般與內孔一致。
