常用圓盤渦輪式攪拌器

文章出處：泰強減速機發布時間：2016-07-09 人氣：【大中小】

本公司生產近30類，計140多種攪拌器，從最常見的（包括已有的HB5標準，SB90標準各種攪拌器）到各種復雜形狀或特殊用途的攪拌器?？砂碒/T2123-91標準的各種規格尺寸系列制造，也可根據用戶生產工藝需求，代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。

攪拌器型號標注方法：

材料代號

攪拌器軸孔徑

攪拌器的外徑，

攪拌器型式代號

常用圓盤渦輪式攪拌器

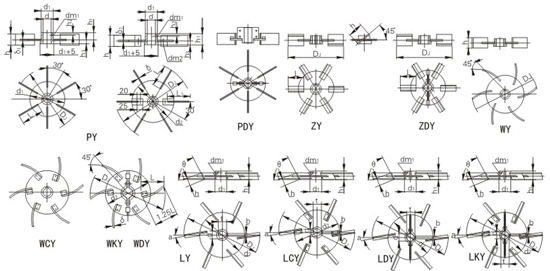

平直葉圓盤渦輪式－PY、平直葉對開圓盤渦輪式－PDY、斜葉圓盤渦輪式－ZY、斜葉對開圓盤渦輪式－ZDY、彎葉圓盤渦輪式－WY、彎葉可拆圓盤渦輪式－WCY、彎葉對開圓盤渦輪式－WDY、彎葉可拆對開圓盤渦輪式－WKY、螺距葉圓盤渦輪－LY、螺距葉可拆圓盤渦輪式－LCY、螺距葉對開圓盤渦輪式－LDY、螺距葉可拆對開圓盤渦輪式－LKY

    本類攪拌器較之開啟渦輪式攪拌器，基本流型相同，同樣具有高剪切能力和較大的循環能力，區別在于中部多一圓盤，下面可以存一些氣體，使氣體分散更平穩，所以在氣體分散吸收過程中，它是很適合的。斜葉具有傾角，有軸向分流：彎葉具有后角，排出性能好，動力消耗低；螺距葉既有傾角又有后角，流型和性能部分差異。常用介質粘度μ＜5×10⁴cP，常用運轉速度n＝10－300rpm，v＝4－10m/s，最高轉速可達600rpm，常用尺寸D_J:L:b=20:5:4，D_J/D＝0.2－0.5，斜葉傾角45°，60°，后彎角＝45°。

24小時服務電話: 李先生 13951580222   方小姐 15251425679 郭小姐 15251425680 陳小姐 13812062323 謝小姐 18915322345

圓盤渦輪式攪拌器主要尺寸

D_J	d	d₁	d₂	dm₁	dm₂	δ	δ	h	h1	h2	h3	L	L1	鍵槽		N/n≤	重量
D_J	d	d₁	d₂	dm₁	dm₂	碳鋼/不銹鋼		h	h1	h2	h3	L	L1	b	t	N/n≤	碳鋼/不銹鋼
150	30	50	100	M6	-	4/3	4/3	30	30	8	10	38	-	8	33.3	0.008	0.75/0.65
200	30	50	130	M6	-	4/3	4/3	50	30	8	10	50	-	8	33.3	0.008	1.04/0.89
250	40	55	170	M8	-	4/3	4/3	60	35	8	10	62	-	12	43.3	0.011	1.83/1.49
300	40	65	200	M8	-	5/4	5/4	60	50	10	10	75	-	12	43.3	0.018	3.34/2.82
400	50	80	270	M10	-	6/4	6/4	80	60	14	10	100	-	14	53.8	0.031	6.26/4.67
500	65	95	330	M10	M12	8/5	8/5	100	70	14	40	125	145	18	69.4	0.089	12.8/8.9
600	65	95	400	M10	M12	8/6	8/6	120	90	24	40	150	190	18	69.4	0.11	18.7/14.9
700	80	120	470	M12	M12	10/6	8/6	140	100	30	40	175	205	22	85.4	0.40	28.2/20.3
800	90	135	530	M12	M12	10/8	10/8	160	110	30	40	200	225	25	95.4	0.42	38.48/30.78
900	100	150	600	M16	M12	12/10	12/10	180	120	35	40	225	240	28	106.4	0.58	51.5/42.93
1000	110	170	660	M16	M12	12/10	12/10	200	130	35	40	250	260	28	116.4	0.77	68.8/57.33
1120	110	180	750	M16	M12	14/12	12/10	225	150	40	50	280		32	127.4	1.18	104.2/91.86
1250	120	190	830	M16	M12	14/12	12/10	250	160	40	50	310		32	137.4	1.31	126.1/110.9
1400	130	200	930	M18	M16	16/14	14/12	280	170	45	50	350		36	148.4	2	175.6/156.7
1600	140	210	1070	M18	N16	16/14	14/12	320	180	45	60	400		36	158.4	2.28	226.1/201.2
1800	150	220	1200	M20	M16	18/16	16/14	360	200	50	60	450		40	169.4	3.25	321.4/290.2
2000	160	240	1330	M20	M16	18/16	16/14	400	210	50	70	500		40	179.4	3.61	390.5/352.1
2240	170	250	1490	M22	M16	20/18	18/16	450	220	60	70	560		45	190.4	5.01	535.2/487.1
2500	180	260	1670	M22	M16	20/18	18/16	500	230	60	80	630		45	200.4	5.57	633.1/602.8

注：該系列攪拌器選型，一般先決定葉片形狀，然后考慮安裝維護方便，確定結構型式，通常D_J≤500采用整體槳式，500≤D_J≤700采用可拆式，D_J≥800采用輪殼對開式。
