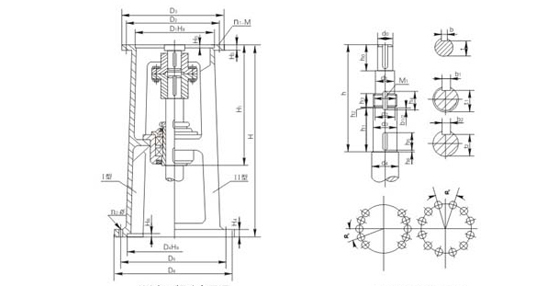

DJ、LDJ型單支點機架主要參數(shù)及尺寸 型號 H1 H3 H4 H5 H6 輸入端接口 輸出端接口 D1 D2 D3 n1-M D4 D5 D6 a° n2-φ DJ,LDJ30AB 320 15 20 4 6 140 200 160 230 190 260 4-B10 6-M12 240 285 315 Ⅰ20 Ⅱ30 10-φ14 12-φ14 DJ,LDJ35A 334 17 20 5 6 170 200 230 6-M10 (6-M12) 260 320 360 Ⅰ20 Ⅱ30 10-φ14 12-φ14 DJ,LDJ40AB 334 17 20 4 6 200 230 230 260 260 290 6-M10 6-M12 260 320 360 Ⅰ20 Ⅱ30 10-φ14 12-φ14 DJ,LDJ45A 338 20 20 5 6 200 230 260 6-M10 (6-M12) 260 320 360 Ⅰ20 Ⅱ30 10-φ14 12-φ14 DJ,LDJ55AB 372 22 24 6 5 6 270 310 305 340 6-M10 8-M16 325 400 435 30 12-φ14 DJ,LDJ65A 447 22 24 6 6 316(320) 360 400 8-M12 (8-M16) 350 420 460 30 12-φ18 DJ,LDJ70AB 447 22 24 6 5 6 316(320) 320 360 400 8-M12 (8-M16) 350 420 460 30 12-φ18 DJ,LDJ80AB 495 22 28 6 5 8 345 360 390 410 430 460 8-M16 (8-M20) 380 455 495 30 12-φ18 DJ,LDJ90A 519 22 28 7 8 400 450 490 12-M16 (12-M20) 430 510 555 30 12-φ23 DJ,LDJ100AB 535 25 28 9 5 10 455(460) 470 520 580 12-M20 480 560 600 22.5 16-φ23 DJ,LDJ110AB 660 30 25 11 6 10 520 590 650 12-M20 560 650 700 22.5 16-φ27 DJ,LDJ120A 660 30 38 11 10 520 590 650 12-M20 560 650 700 22.5 16-φ27 DJ,LDJ130AB 790 45 40 12 9 10 680 800 880 12-M30 720 810 880 18 20-φ27 DJ,LDJ140A 790 45 40 12 9 12 680 800 880 12-M30 720 810 880 18 20-φ27 DJ,LDJ150 790 45 45 14 10 12 820 940 1020 16-M30 840 940 1020 22.5 16-φ33 DJ,LDJ160 810 50 50 14 10 12 820 940 1020 16-M30 840 940 1020 22.5 16-φ33 DJ,LDJ180 910 55 50 14 10 12 960 1080 1160 20-M30 970 1080 1160 18 20-φ33

24小時服務電話: 李先生 13951580222   方小姐 15251425679  郭小姐 15251425680  陳小姐 13812062323  謝小姐 18915322345

型號	攪拌軸軸端尺寸																				DJ型		LDJ型
	h(A/B)	h0	h1	h2	h3	h4	h5	h6	d0	d1	d2	M1	d3(h9)	zd4	b	b1	b2	t	t1	t2	H	重量kg	H	重量kg
DJ,LDJ30AB	250/254	53	103	3	13	22	30	3	30	32	32.8	M35×1.5	35	40	8	6	6	26	31	31.5	550	46	700	54
DJ,LDJ35A	253	53	113	3	15	24	40	3	35	42	42.8	M45×1.5	45	50	10	6	6	30	41	41.5	600	79	750	89
DJ,LDJ40AB	242/249	69	113	3	15	24	40	3	40	42	42.8	M45×1.5	45	50	12	6	6	35	41	41.5	600	79	750	89
DJ,LDJ45A	246	69	113	3	15	28	40	3	45	47	47.8	M50×1.5	50	65	14	8	8	39.5	46	46	600	84	750	94
DJ,LDJ55AB	274/272	80	118	4	15	27	40	3	55	57	57	M60×2	60	65	16	8	8	49	56	56	660	151	760	157
DJ,LDJ65A	333	87	143	4	18	32	50	3	65	71	72	M75×2	75	80	18	10	10	58	69	70	720	171	870	181
DJ,LDJ70AB	333/327	87	143	4	18	32	50	3	70	71	72	M75×2	75	80	20	10	10	62.5	69	70	720	171	870	181
DJ,LDJ80AB	371/340	91	163	4	18	32	60	3	80	81	82	M85×2	85	90	22	10	10	71	79	80	785	209	935	219
DJ,LDJ90A	375	125	168	4	20	36	60	3	90	91	92	M95×2	95	4110	25	12	12	81	89	90	805	266	955	276
DJ,LDJ100AB	386/360	134	178	4	24	42	60	3	100	111	112	M115×2	115	125	28	14	14	90	109	109.5	820	347	1020	362
DJ,LDJ110A	456	155	178	4	24	42	60	3	110	112	112	M115×2	115	125	28	14	14	100	108	109.5	1100	533	1150	537
DJ,LDJ120A	456	155	178	4	24	42	60	3	120	122	122	M125×2	125	140	32	14	14	109	119	119.5	1100	553	1150	557
DJ,LDJ130AB	570/570	197	208	4	28	46	70	3	130	135	137	M140×2	140	150	32	14	14	119	132	134.5	1200	723	1400	754
DJ,LDJ140A	570	197	208	4	28	48	70	3	140	145	147	M150×2	150	160	36	16	16	128	142	144	1200	743	1400	774
DJ,LDJ150	根據(jù)減 速機型 號而定	210	208	4	32	52	70	3	150	155	156	M160×3	160	170	36	16	16	138	152	154	1200	765	1400	798
DJ,LDJ160		210	227	4	32	52	80	3	160	165	166	M170×3	170	180	40	16	16	147	162	164	1200	780	1400	820
DJ,LDJ180		235	242	4	36	58	90	3	180	185	186	M190×3	190	200	45	18	18	165	180	182	1280	887	1400	933

注：圖示所“h”僅與本樣本BLD、LC－Ⅱ、DC-Ⅱ系列減速機相配，如選用其他型號或其他廠家減速機，“h”需另行計算。增高后的LDJ型機架其下部空間高度可容納205、206或207雙端面機械密封。
