WJ、LWJ（CD130B-86）

文章出處：泰強減速機發布時間：2016-07-08 人氣：【大中小】

本系列機架可與各種立式擺線針輪減速機相配，可配套選用各種聯軸器，若與齒輪減速機配套，連接尺寸由本公司自選調整，為安裝雙端面機械密封，配備LWJ、LDJ、LSJ等增高型，除LWJ的H值和LDJ、LSJ的H及H₂值增大以外，其余尺寸均未變動。

型號標定意義及示例

接板形式A；配擺線針輪減速機B；配LC、DC齒輪減速機

軸徑（減速機輸出軸直徑）

機架類型WJ、LWJ－無支點機架　DJ、LDJ、DXJ-單支點機架　SJ、LSJ－雙支點機架。

注：WJ型、DJ型、DXJ型－30A/B、35A、40B、45A四種機架底面為Ⅰ型和Ⅱ型（Ⅰ型不須標柱，Ⅱ型須在型號后面注Ⅱ、Ⅱ型a°＝30°，n₂－φ為12-14）其余機架為Ⅱ型（不須標注）

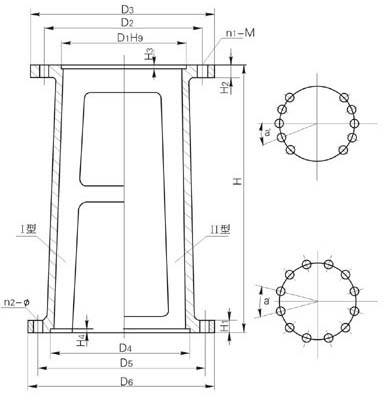

WJ、LWJ型無支點機架主要參數及尺寸

機架代號	H₁	H₂	H₃	H₄	輸入端接口				輸出端接口					WJ型		LWJ型
機架代號	H₁	H₂	H₃	H₄	D₁	D₂	D₃	n₁-M	D₄	D₅	D₆	a°	n₂-φ	H	重量	H	重量
WJ　　 A 30 LWJ 　 B	20	15	4 4	6	140 200	160 230	190 260	4-M10 6-M12	240	285	315	Ⅰ20 Ⅱ30	10-φ14 12-φ14	450	34	600	43
WJ　　A 35 LWJ　 B	24	15	5	6	170	200	230	6-M10 6-M12	260	320	360	Ⅰ20 Ⅱ30	10-φ14 12-φ14	500	46	650	54
WJ　　A 40 LWJ 　B	24	15	4	6	200 230	230 260	260 290	6-M10 6-M12	260	320	360	Ⅰ20 Ⅱ30	10-φ14 12-φ14	500	46	650	54
WJ　　A 45 LWJ 　B	24	15	5	6	200	230	260	6-M10 6-M12	260	320	360	Ⅱ20 Ⅱ30	10-φ14 12-φ14	500	49	650	57
WJ　　A 55 LWJ 　B	30	20	6 5	6	270	310 305	340	6-M10 8-M16	325	400	435	30	12-φ14	540	75	690	83
WJ 65A LWJ	34	20	6	6	316	360	400	8-M12 8-M16	350	420	460	30	12-φ18	600	96	750	107
WJ　　A 70 LWJ 　B	34	20	6 5	6	316（320） 320	360	400	8-M12 8-M16	350	420	460	30	12-φ18	600	96	750	107
WJ　　A 80 LWJ 　B	38	25	6 5	8	345 360	390 410	430 460	8-M16 8-M20	380	455	495	30	12-φ18	640	130	790	139
WJ　　A 90 LWJ 　B	40	25	7	8	400	450	490	12-M16 12-M20	430	510	555	30	12-φ23	660	168	860	183
WJ　　 A 100 LWJ　　B	40	25	9 5	10	455(460) 470	520	580	12-M20	480	560	600	22.5	165-φ23	700	205	900	224
WJ 　　A　　 110 120A LWJ 　 B	40	30	11 6	10	520	590	650	12-M20	560	650	700	22.5	16-φ27	800	257	1000	274
WJ 　　A　　 130 140A LWJ　　B	44	30	11 9	10	680	800	880	12-M30	720	810	880	18	20-φ27	900	318	1200	365
WJ 　　A　 A　　 150 160 LWJ　　B 　B	50	35	14 10	12	820	940	1020	16-M30	840	940	1020	22.5	16-φ33	1000	420	1300	480
WJ 　　A　　 180 LWJ　　B	55	40	14 10	12	960	1080	1160	20-M30	970	1080	1160	18	20-φ33	1100	560	1400	630

注：增高后的LWJ型機架，其內部中間高度可同時容納207型雙端面機械密封及SF型三分式聯軸器。
