摘要 ：電動滾筒在使用過程中經常出現電機轉子軸頭斷裂故障，為保障生產高效運行，減少停機時間，對其進行了修復，延長了電動滾筒使用壽命，降低了備件采購成本。


 1　電機轉子軸頭斷裂原因的分析
         由于我廠使用的規格型號較多，故以5050型電動滾筒（帶速1.0m/s，功率為4kW）為例，分析一下斷裂的原因。

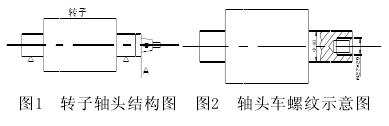

         如圖1所示，轉子軸頭在轉子上處于懸臂狀態，軸頭根部即A面，同時受到剪切應力、扭轉應力和彎曲應力等作用，由于此面尺寸變化較大，也正好是應力集中的地方，所以此處極易產生疲勞變形而發生斷裂。


2　 斷裂軸頭的修復
          軸頭斷裂后，我廠根據其受力情況，采用如下方法對其進行了修復。如圖2所示，在斷裂部位將φ40軸沿軸向切削5～10mm，然后鉆孔車螺紋（內紋），螺紋為M27×20，螺紋車好后，打4×60°坡口。

        用φ28圓鋼車出如圖3所示的鐵棒，擰入軸頭內螺紋里。擰緊后，用電焊焊好坡口處，再用電焊將原來去掉的φ40軸焊補成有加工余量的軸端。
        準備工作完畢后，在車床上以轉子外圓以及兩軸承臺為基準找正，然后按測繪尺寸重新加工，加工出如圖4所示軸頭，過渡圓角為R4-6，這樣在軸頭根部也就是圖1中的A面，應力集中大大減小，重新組裝，基本上達到原來的設計要求。

         用上述方法修復的轉子軸頭，我廠經過反復試驗，效果良好，投入使用后壽命是原來的3倍。不僅節約了設備采購資金，而且保障了生產的穩定高效運行。
