摘   要：針對皮帶輸送機配套的傳統內置式電動滾筒故障率高、檢查檢修困難、故障頻繁而影響生產等問題，參考同類設備的結構和原理，研制了一種傳動零部件全部外置的電動滾筒，采用與電機的減速器，通過傳動連接盤驅動滾筒轉動。其結構簡單，拆裝快捷。經過一年多的使用證明，外置式電動滾筒運行可靠，工作高效穩定，檢查維護方便，在正常使用和保養條件下，故障率幾乎為零。

1    傳統電動滾筒存在的主要問題
        在煤礦井下、地面運輸系統中，輸送量小、運距短的皮帶輸送機多使用電動滾筒驅動。傳統電動滾筒，其傳動裝置為內置，零部件裝設在密封的筒體內，電機依靠潤滑油散熱，工作溫度相對較高，故障率高，正常的檢查維護卻較困難，只要有一點輕微故障，就必須全部拆卸解體，給煤礦生產、運輸系統的運行帶來嚴重影響。為了解決這一問題，研制了一種傳動裝置全部外置的
電動滾筒。

2    傳動外置式滾筒的結構

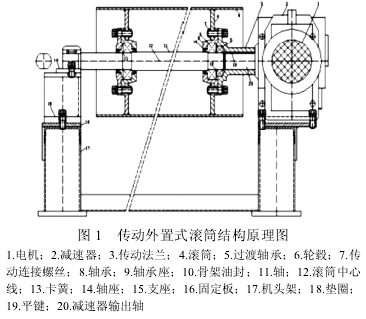

        傳動外置式電動滾筒由電機、減速器、傳動法蘭及滾筒等組成，其結構見圖 1。
      (1)  滾筒：采用滾筒與軸相對旋轉運動的形式，軸 11 固定在支座 15 與減速器傳動法蘭 3 上，通過滾動軸承 8 與滾筒 4 定位，使?jié)L筒以軸為中心轉動。滾筒的功率及線速度可根據配套皮帶機的輸送量和負載計算確定。
       (2)  滾筒 4 與減速器 2 的傳動連接：減速器輸出軸 20 上裝配一個傳動法蘭 3，與滾筒軸承座9，輪轂 6 通過螺絲 7 剛性緊固在一條軸線上，使減速器輸出的扭矩驅動滾筒旋轉。
       (3)  減速器：選用 K77 斜齒螺旋傘齒輪垂直傳動減速器，輸出功率按皮帶機所需功率選擇。減速器與電機為直連傳動，外殼三面都有相同尺寸的固定螺栓孔，占用空間小，適應各種方位的裝配固定，結構較為簡單。它的減速比范圍大，容易選擇合理的減速比。
       (4)  支座：滾筒軸的左端，裝配一個支座，以實現與減速器端的中心高度一致，支座 15、機頭架 17 的固定孔尺寸與減速器、機頭架固定尺寸相同，保證安裝時通用互換。


3     傳動原理
         電機的額定轉速，經減速器兩級齒輪減速后，使輸出軸得到設計轉速。
         減速器的輸出軸 20，通過平鍵 19 將扭矩傳遞給傳動法蘭 3，傳動法蘭通過螺絲 7 與滾筒輪轂 6 連接緊固，驅動滾筒 4 轉動，在兩者間設計一個定位臺階，保證連接的同心度和支撐強度。
         滾筒軸 11 不參與旋轉運動，軸的兩端分別固定在左側支座 15 和右側減速器傳動法蘭 3 上，支撐滾筒 4 繞軸 11 的中心線 12 作旋轉運動。

4       設計特點
        (1)  在設計時將相關部件按機械結構分隔成兩個模塊化組件，方便安裝和檢修，其可分解為 滾筒與軸模塊，電機與減速器模塊等，當其中某個零件損壞時，只需拆卸所在模塊即可檢修更換，方便省時。
        (2)  零部件全部外置，使檢查更加直觀和方便。電機和減速器在常溫下運行，可有效避免易高溫?fù)p壞的弊端，平時的檢查、維護保養都可在不拆解零件的前提下進行，使設備在良好的狀態下運行。
        (3)  結構緊湊，占用空間小。
        (4)  連接可靠，傳動平穩。

5      注意的事項

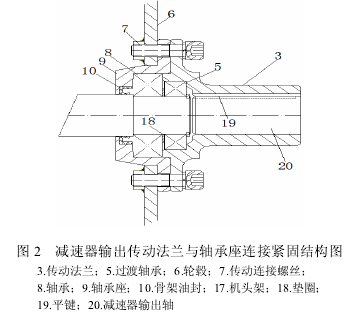

           (1)  傳動法蘭在裝配時必須使法蘭 3 的定位臺階完全裝入滾筒軸承座 9 內，兩個接合平面緊密結合，保證傳動法蘭 3 與滾筒的同心度和傳遞扭矩平穩。其裝配結構見圖 2。

        (2)  傳動法蘭與滾筒連接緊固螺絲必須使用8.8 級高強度螺絲，緊固力矩不小于 250 N·m，保證傳動的可靠性。
        (3)  左側支座的中心高與減速器中心高必須相等，誤差過大時，應在軸座下平面墊入適當厚度的銅皮調整，必須保證滾筒中心線的水平。
        (4)  減速器底座平面與安裝位置接合面不平行時，不得用強行緊固螺絲的方法處理，必須采取機加工或其它能夠保證平行精度的工藝解決。
        (5)  當滾筒軸承出現磨損、點蝕等問題時，要及時更換，避免因軸承間隙過大或損壞造成減速器輸出軸彎曲、斷裂等故障。

6      應用效果
           以 5.5 kW 電動滾筒為例，購買一臺內置式電動滾筒需 8000～10000 元；外置式電動滾筒購買電機、減速器需 5000 元左右，在有條件的廠礦，其余的滾筒、軸、軸承座和傳動盤等零件都可自己加工制造，將加工費和人工費綜合計算，一臺外置式滾筒綜合價格不會超過 8000 元。
          該傳動外置滾筒運行安全可靠、工藝獨特新穎。傳動零部件完全置于滾筒外面，在自然環境下工作，電機、減速器及軸承溫升明顯低于內置式電動滾筒，且檢查、維護等極為方便，使設備在良好的環境下運行，除正常機械磨損外，故障一般為零。

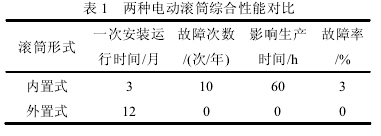

          傳統電動滾筒與外置式滾筒綜合性能對比見表 1。


 7     結語
          實踐表明，外置式滾筒無論是正常運行時間，還是故障率都明顯優于傳統電動滾筒。傳動外置設計，提高了滾筒的整體性能和運行可靠性，從而降低了故障率，工作效率顯著提高，保了生產、運輸系統的正常運行，技術經濟效益顯著。因此在有條件的地方，值得推廣使用。
