GIICLZ型鼓形齒式聯軸器（JB/ZQ4379-86）

文章出處：泰強減速機發布時間：2016-07-09 人氣：【大中小】

24小時服務電話: 李先生 13951580222 方小姐 15251425679 郭小姐 15251425680 陳小姐 13812062323 謝小姐 18915322345

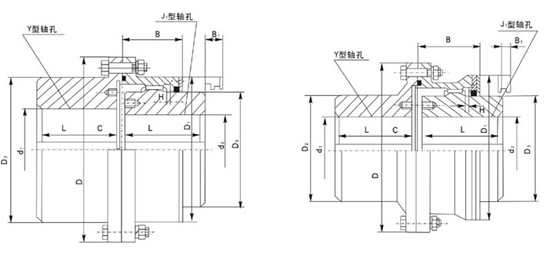

GIICLZ型鼓形齒式聯軸器基本參數和主要尺寸mm

型號 Type	公稱扭矩 Nominal Torque Tn (N·m)	許用轉速 Max Speed [n] (r/min)	軸孔直徑 Diameter of Shaft Hole d₁ d₂	軸孔長度 Length of Shaft Hole		D	D₁	D₂	D₃	C	H	B	B₂	轉動慣量 Moment of Inertia (kg·m²)	潤滑脂容量 Grease Content (ml)	重量 Weight kg
				Y	J₁
				L
GIICLZ1	355	4000	16 18 19	42	-	103	71	71	50	8	2	38	38	0.016	31	3.5
			20 22 24	52	38									0.015		3.3
			25 28	62	44									0.016		3.5
			30 32 35 (38)	82	60									0.020		4.1
			(40 42 45 48 50)	112	84
GIICLZ2	630	4000	16 18 19 20 22 24	52	38	115	83	83	60	8	2	44	42	0.027	42	5.3
			25 28	62	44									0.025		4.8
			30 32 35 38	82	60									0.028		5.7
			40 42 45(48 50 55 56)	112	84									0.032		7.2
			(60)	142	107									0.032		9.2
GIICLZ3	1000	4000	22 24	52	38	127	95	95	75	8	2	45	42	4.036	42	3.87
			25 28	62	44									0.044		7.8
			30 32 35 38	82	60									0.044		7.6
			40 42 45 48 50 55 56	112	84									0.053		9.8
			(60 63 65 70 71)	142	107									0.053		16.5
GIICLZ4	1600	4000	38	82	60	149	116	116	90	8	2	49	42	0.085	53	10.5
			40 42 45 48 50 55 56	112	84									0.102		13.5
			60 63 65 (70 71 75)	142	107									0.156		16.5
			(80)	172	132									0.156		19.4
GIICLZ5	2800	4000	38	82	60	167	134	134	105	10	2.5	54	42	0.017	77	17.4
			40 42 45 48 50 55	112	84									0.176		18.1
			60 63 65 70 71 75	142	107									0.207		23.1
			(80 85 90)	172	132									0.207		28.5
GIICLZ6	4500	4000	45 48 50 55 56	112	84	187	153	153	125	10	2.5	55	42	0.300	91	23.9
			60 63 65 70 71 75	142	107									0.300		29.3
			80 85 90 (95)	172	132									0.356		35.4
			100 (105*)	212	167									0.417		36.2
GIICLZ7	6300	3750	50 55 56	112	84	204	170	170	140	10	2.5	59	42	0.458	108	29.6
			60 63 65 70 71 75	142	107									0.534		36.3
			80 85 90 95	172	132									0.996		54.9
			100 110 115* (120) (125)	212	167									0.759		54.3
GIICLZ8	9000	3300	55 56	112	84	230	186	186	155	12	3	71	47	0.734	161	37.8
			60 63 65 70 71 75	142	107									0.860		46.1
			80 85 90 95	172	132									0.996		54.9
			100 110 115* (120) (125)	212	167									0.759		54.3
GIICLZ9	14000	3000	60 63 65 70 71 75	142	107	256	212	212	180	12	3	78	47	1.43	184	60
			80 85 90 95	172	132									1.66		71.8
			100 110 120 125	212	167									1.997		88
			130 135* (140) (150)	252	202									2.3		104.4
GIICLZ10	20000	2650	65 70 71 75	142	107	287	239	239	200	14	3.5	82	47	2.32	276	76.1
			80 85 90 95	172	132									2.69		91.1
			100 110 120 125	212	167									3.12		111.5
			130 140 150	252	202									3.739		133.5
GIICLZ11	31500	2350	110 120 125	212	167	325	250	276	235	14	3.5	85	47	4.89	322	137
			130 140 150	252	202									5.64		192.4
			160 170 175*	302	242									6.5		193
GIICLZ12	45000	2100	130 140 150	252	202	362	286	313	270	16	4	95	49	9.56	404	212.8
			160 170 180	302	242									11.05		268
			190 200	352	282									12.37		290
GIICLZ13	63000	1850	150	252	202	412	322	350	300	18	4.5	104	49	15.72	585	272.3
			16 170 180 185*	302	242									18.14		320
			190 200 220 225*	352	282									12.37		290
GIICLZ14	100000	1650	170 180 185*	302	242	462	420	335	335	22	5.5	148	63	27.6	1600	389
			190 200 220	352	282									30.7		438
			240 250	410	330									34.4		509
GIICLZ15	160000	1500	190 200 220	352	282	512	470	380	380	22	5.5	148	63	49.7	2100	566
			240 250 260	410	330									55.9		650
			280	470	380									62.3		740
GIICLZ16	224000	1300	220	352	282	580	522	430	430	28	7	177	67	84.8	2500	751
			240 250 260	410	330									94.9		857
			280 290* 300 320	470	380									105.4		947
GIICLZ17	315000	1200	250 260	410	330	644	528	490	490	28	7	182	67	155.3	2700	1110
			280 290* 300 320	470	380									173		1255
			240 360 365*	550	450									198		1465
GIICLZ18	450000	1050	280 295* 300 320	470	380	726	658	540	540	28	8	215	75	278	3900	1580
			340 360 380	550	450									315		1830
			400	650	540									362		2160
GIICLZ19	630000	950	300 320	470	380	818	748	630	630	32	9	220	75	490	5000	2115
			340* 350 360 380 390*	550	450									558		2457
			400 420 440 450 460	650	540
			470*											645		2892
GIICLZ20	900000	800	360 380 390*	550	450	928	838	720	720	32	10.5	235	75	960	6200	3223
			340*　350　360　380　390*	650	540									1109		3793
			480　500
			530　540*	800	680									1340		4680
GIICLZ21	1250000	750	400　420　440　450　460	650	540	1022	928	810	810	40	11.5	245	75	1740	7000	4780
			480　500
			530　540*	800	680									2111		59.5

1、軸孔直徑欄中帶插號的軸孔尺寸，只適用于d₁
2、帶“*”號的軸孔直徑新設計時不用
3、推薦選用J₁型軸伸系列。
