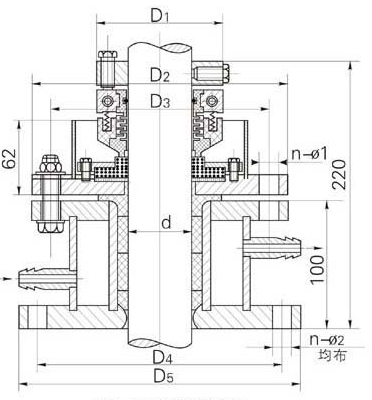

結構：單端面、小彈簧、聚四氟乙烯波紋管型
壓力：≤0.6MPa
溫度：-40～120℃
轉速：≤500轉/分
適用介質：硫酸、硝酸、有機酸等強腐蝕介質（無懸浮顆粒）

79標212型機封安裝尺寸表₁

符號	d	D1	D2	D3	D4	D5	n-Φ1	n-Φ1
公差	h7
軸徑
212-40	40	90	170	140	130	160	6-Φ13	4-Φ18
212-50	50	100	200	170	150	185	6-Φ13	4-Φ18
212-65	65	115	220	190	170	205	10-Φ13	4-Φ18
212-80	80	130	220	190	200	235	10-Φ13	8-Φ18
212-95	95	150	230	200	200	235	6-Φ13	8-Φ18
212-102	102	150	230	200	255	290	10-Φ13	8-Φ18

69標212型機封安裝尺寸表

符號	d	D1	D2	D3	D4	D5	n-Φ1	n-Φ1
公差	h7
軸徑
212-42	42	170	170	140	140	170	6-Φ13	6-Φ16
212-50	50	100	200	170	170	200	8-Φ13	8-Φ16
212-60	60	110	200	170	190	220	8-Φ13	10-Φ16
212-70	70	120	220	190	250	280	10-Φ13	16-Φ16
212-76	76	130	220	190	250	280	10-Φ13	16-Φ16
212-80	80	130	220	190	250	280	10-Φ13	16-Φ16
212-89	89	140	220	190	250	280	10-Φ13	16-Φ16
212-95	95	150	230	200	300	330	6-Φ13	20Φ-16

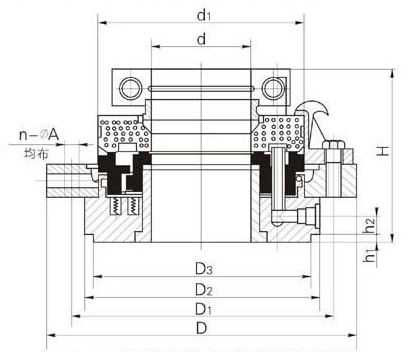

圖7-5 221型徑向雙端面耐腐蝕釜用機械密封
結構：徑向雙端面、小彈簧、傳動銷傳動
壓力：≤1MPa
溫度：0-120℃
軸徑：≤500轉/分
適用介質：腐蝕性介質，密封泄漏要求較高的場合

221型徑向雙端面耐腐蝕釜用機械密封標

符號	d	d1	D	D1	D2	D3	h1	h2	H	n-ΦA(chǔ)
軸徑	40	106	185	145	122	109	4	13	110	4-Φ18
	50	116	220	180	158	149	4	13	119	8-Φ18
	65	136	250	210	188	175	5	15	137	8-Φ18
	80	164	250	210	188	175	5	15	137	8-Φ18
	95	184	285	240	212	203	5	15	137	8-Φ18
	110	210	340	285	268	259	6	17	146	8-Φ22
	125	235	340	295	268	259	6	17	146	8-Φ22
	140	250	395	350	324	335	6	17	146	12-Φ22
