四葉后掠及三葉錐底平槳式

文章出處：泰強減速機發布時間：2016-07-09 人氣：【大中小】

本公司生產近30類，計140多種攪拌器，從最常見的（包括已有的HB5標準，SB90標準各種攪拌器）到各種復雜形狀或特殊用途的攪拌器?？砂碒/T2123-91標準的各種規格尺寸系列制造，也可根據用戶生產工藝需求，代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。

攪拌器型號標注方法：

材料代號

攪拌器軸孔徑

攪拌器的外徑，

攪拌器型式代號

四葉后掠及三葉錐底平槳式
四葉后掠整體式－SQ、四葉后掠可拆式－SCQ、三葉錐底平槳式－SZP

本類攪拌器都為徑流型攪拌器，配合指型擋板可得上下循環流循環量大，在擋板的配合下，剪切作用也好，適合在帶橢圓底或錐底容器中固體分散、溶解、懸浮、傳熱及液相反應等反應過程。四葉后掠式比三葉后掠式攪拌強度、攪拌功率都要大。常用介質粘度μ＜2000cP，常用轉速n＝100－300rpm。

24小時服務電話: 李先生 13951580222 方小姐 15251425679 郭小姐 15251425680 陳小姐 13812062323 謝小姐 18915322345

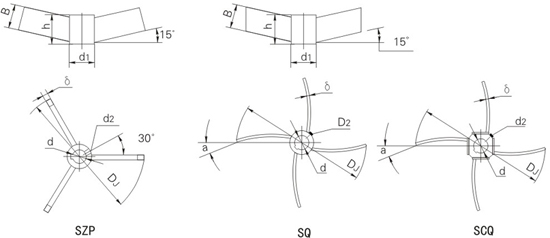

四葉后掠型及三葉錐底型主要參數

D_J	d	d₁	h	d₂	δ₁	B	重量
D_J	d	d₁	h	d₂	不銹鋼/碳鋼	B	SQ	SCQ	SEP
200	25	50	50	M6	6/4	20	0.863	1.19	0.785
220	30	60	60	M6	6/4	22	1.35	1.65	1.25
250	35	70	70	M8	8/5	25	2.21	2.69	2.04
280	40	75	75	M8	8/6	28	2.78	3.34	2.50
320	45	80	80	M8	8/6	32	3.23	3.88	2.94
360	50	85	85	M8	10/8	36	4.19	4.93	3.72
400	55	90	90	M10	10/8	40	488	5.73	4.72
450	60	100	100	M10	10/8	45	6.54	7.75	5.85
500	65	105	105	M10	12/10	50	8.67	10.0	7.66
560	70	110	110	M10	12/10	56	10.0	11.5	8.63
630	75	120	120	M12	12/10	60	12.5	14.5	10.9
710	80	130	130	M12	12/10	60	12.5	14.5	10.9
800	85	140	140	M12	12/10	80	22.9	26.1	19.6
900	90	150	150	M12	14/12	90	29.0	33.0	24.7
1000	100	160	160	M16	14/12	100	34.9	39.5	29.6
1120	110	180	180	M16	16/14	112	50.6	57.3	42.9
1250	120	190	190	M16	16/14	125	61.8	69.4	51.8
1400	130	200	200	M16	16/14	140	72.9	81.5	60.8
1600	140	210	210	M16	18/16	160	100	110	81.6
1800	150	220	220	M20	18/16	180	123	133	98.9
2000	160	240	240	M20	18/16	200	156	170	126

備注：攪拌器內孔可根據用戶要求制作，輪轂高度一般與內孔相一致。
