本公司生產近30類，計140多種攪拌器，從最常見的（包括已有的HB5標準，SB90標準各種攪拌器）到各種復雜形狀或特殊用途的攪拌器?？砂碒/T2123-91標準的各種規格尺寸系列制造，也可根據用戶生產工藝需求，代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。

攪拌器型號標注方法：

	材料代號
	攪拌器軸孔徑
	攪拌器的外徑，
	攪拌器型式代號

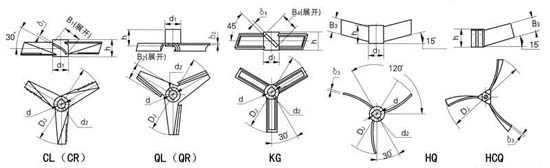

異形中葉類攪拌器
三葉后齒左旋式CL、三葉后齒右旋式CR、三葉后齒可拆左旋式CCL、三葉后齒可拆右旋式CCR、三葉翹曲左旋式QL、三葉翹曲右旋式QR、三葉翹曲可拆左旋式QCL、三葉翹曲可折右旋式QCR、三框刮板式KG、三葉后掠整體式HQ、三葉后掠可拆式HCQ

   本類攪拌器葉片形狀復雜，多用于一些特殊條件下的操作過程，三葉后齒相當于三斜葉開啟渦輪式的葉子后緣成鋸齒狀，增大的剪切界面強化小渦流的產生，溶解、分散能力更優，還具有分裂粉碎的作用，適用于低粘度介質固體溶解、節散及高粘度分散相的混合、分散。n＝100－600rpm。
三葉翹曲式攪拌器葉片加工成“翹曲狀”和“傾角”，為高速軸流型攪拌器n＝100－600rpm。
三葉后掠式攪拌器為徑流型攪拌器，配合指型擋板可得上下循環流，循環量大，在擋板的配合下剪切作用也好，在帶橢圓底或錐低容器中，固體分散、溶解、懸浮、傳熱，液相反應等過程都很適用n＝100－300rpm，μ＜10000cP，三框葉刮板式攪拌器：在層流區操作，防止重組份沉積底部，適用于結晶、萃取、洗滌等過程，也可用于高粘度的傳熱過程n＝10－100rpm，μ＜10000cP。

24小時服務電話: 李先生 13951580222   方小姐 15251425679  郭小姐 15251425680  陳小姐 13812062323  謝小姐 18915322345











異形三葉攪拌器主要參數

DJ	d	d1	h	B1	δ1	B2	δ2	B3	δ3	B4	δ4	d2	重量
													CR	QR	HQ	KG
200	25	50	50	40	4	60	4	20	4	50	6	M6	0.863	0.933	0.721	0.588
220	30	60	60	44	4	60	4	22	4	60	6	M6	1.33	1.416	1.166	1.009
250	35	70	70	50	6	75	6	25	6	70	8	M8	2.226	2.385	1.908	1.61
280	35	75	75	56	6	85	6	28	6	75	8	M8	2.67	2.873	2.265	1.886
320	45	80	80	64	6	95	8	32	8	80	10	M8	3.253	3.976	2.892	2.224
360	50	85	85	72	8	110	8	36	8	90	10	M8	4.345	4.811	3.413	2.54
400	55	90	90	80	8	120	8	40	8	100	10	M10	5.156	5.74	3.988	2.908
450	60	100	100	90	8	130	10	45	10	110	12	M10	6.920	8.591	5.806	4.11
500	65	105	105	100	10	150	10	50	10	120	12	M10	9.265	10.43	6.938	4.811
560	70	110	110	112	10	165	10	56	10	130	14	M10	10.81	12.3	7.847	5.229
630	75	120	120	126	10	190	12	63	12	150	14	M12	14.06	17.84	11.03	6.935
710	80	130	130	142	10	210	12	71	12	150	14	M12	18.11	22.96	14.24	9.165
800	85	140	140	160	12	230	12	80	12	170	16	M12	25.60	29.33	18.14	11.64
900	90	150	150	180	12	250	14	90	14	180	18	M12	32.40	41.87	24.45	14.87
1000	100	160	160	200	12	280	14	100	14	200	18	M16	39.13	50.04	29.24	17.31
1120	110	180	180	224	14	310	16	112	16	210	20	M16	57.27	72.11	42.38	25.51
1250	120	190	190	250	14	350	16	125	16	200	22	M16	69.15	87.83	50.41	29.95
1400	130	200	200	280	16	390	18	140	18	240	25	M16	91.78	117.5	64.09	35.90
1600	140	210	210	320	16	440	18	160	18	250	28	M16	115.5	149.5	78.86	44.04
1800	150	220	220	360	18	500	20	180	20	260	30	M20	155.7	202.6	102.1	53.21
2000	160	240	240	400	18	560	20	200	20	280	34	M20	196.6	254.6	130.2	76.11

備注：攪拌器內孔可根據用戶要求制作，輪轂高度一般與內孔相一致。
四葉旋槳式攪拌器主要參數：

DJ	d	d1	h	B1	B2	h1	d2	δ		重量（不銹鋼/碳鋼）
								不銹鋼	碳鋼	KSX	ZSX
200	25	50	50	80	40	20	M6	3	4	2.404/2.698	1.842/1.872
220	30	60	60	80	44	20	M6	3	4	3.776/3.858	2.784/2.778
250	35	70	70	100	50	20	M8	4	6	5.064/5.176	4.035/4.148
280	40	75	75	112	56	20	M8	4	6	6.32/6.452	4.206/4.386
320	45	80	80	128	64	25	M8	6	8	7.41/7.643	5.994/6.214
360	50	85	85	144	72	25	M8	6	8	8.558/8.906	6.434/6.774
400	55	90	90	160	80	25	M10	8	10	12.494/13.646	8.176/8.6
450	60	100	100	180	90	25	M10	8	10	15.32/16.81	9.576/10.15
500	65	105	105	200	100	25	M12	8	10	17.83/19.75	13.05/13.73
560	70	110	110	224	112	25	M12	10	12	24.44/27	17.89/18.71
630	75	120	120	252	126	30	M12	10	12	30.07/32.83	20.99/22.09
710	80	130	130	284	142	30	M12	10	12	41.91/46.03	25.26/26.78
800	85	140	140	320	160	30	M12	12	14	53.43/58.63	34.64/36.4
900	90	150	150	360	180	30	M12	12	14	75.24/82.17	43.28/45.55
1000	100	160	160	400	200	30	M12	12	14	89.01/97.56	54.81/57.08
1120	110	180	180	448	224	30	M12	14	16	127.6/137.9	73.07/76.25
1250	120	190	190	500	250	30	M16	14	16	154/167.3	88.73/92.84
1400	130	200	200	560	280	30	M16	14	16	207.9/224.8	115.41/120.5
1600	140	210	210	640	320	30	M16	16	18	263.5/286.3	158.7/165.2
1800	150	220	220	720	360	35	M16	16	18	363/392.2	195.4/204
2000	160	240	240	800	400	35	M16	16	18	451.1/487.4	236.1/249
2240	170	250	250	896	448	35	M18	18	20	607.4/653.5	318.8/336.37
2500	180	260	260	1000	500	40	M18	18	20	746.9/805.2	390.9/413.3

備注：攪拌器內孔可根據用戶要求制作，輪轂高度一般與內孔相一致。
