穩定環
本公司生產近30類，計140多種攪拌器，從最常見的（包括已有的HB5標準，SB90標準各種攪拌器）到各種復雜形狀或特殊用途的攪拌器。可按H/T2123-91標準的各種規格尺寸系列制造，也可根據用戶生產工藝需求，代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。
攪拌器型號標注方法：
|
|
| 材料代號 | |
| 攪拌器軸孔徑 | |
| 攪拌器的外徑， | |
| 攪拌器型式代號 |
穩定環

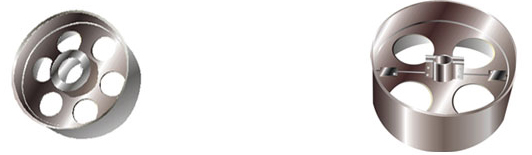

整體式穩定環WH、對開式穩定環WF
穩定環是配合攪拌器同時使用，使攪拌軸在工作過程中能起到徑向扶正的作用。本系列定穩定環有碳鋼和不銹鋼，結構上分整體式WH和對開WF兩種，適用于開啟渦輪式、圓盤渦輪及旋槳式攪拌器。W型為圓環式隨攪拌連一整體，具體尺寸由本公司根據攪拌器尺寸設計。
|
|
| 材料代號民 | |
| 孔徑d | |
| 穩定環代號， |
注：此為穩定環的單獨標記，與攪拌器一起已在攪拌器型號中注明。
24小時服務電話: 李先生 13951580222 方小姐 15251425679 郭小姐 15251425680 陳小姐 13812062323 謝小姐 18915322345
穩定環主要尺寸
| 代號 |
WH10 WF10 |
WH13 WF13 |
WH17 WF17 |
WH20 WF20 |
WH27 WF27 |
WH33 WF33 |
WH40 WF40 |
WH47 WF47 |
WH53 WF53 |
WH61 WF61 |
WH66 WF66 |
WH80 WF80 |
WH100 WF100 |
WH120 WF120 |
WH130 WF130 |
| 適用攪拌器參考直徑D | 120-180 | 170-230 | 220-280 | 270-340 | 340-450 | 440-550 | 540-650 | 640-750 | 740-850 | 840-950 | 900-1100 | 1000-1300 | 1300-1600 | 1600-1900 | 1800-2200 |
| D | 100 | 130 | 170 | 200 | 270 | 330 | 400 | 470 | 530 | 610 | 660 | 800 | 1000 | 120 | 130 |
| H | 70 | 75 | 85 | 100 | 135 | 220 | 220 | 260 | 275 | 305 | 330 | 400 | 500 | 600 | 650 |
| H1 | 35 | 35 | 35 | 40 | 45 | 55 | 65 | 70 | 80 | 80 | 90 | 90 | 100 | 105 | 120 |
| H2 | 35 | 35 | 35 | 50 | 55 | 110 | 110 | 130 | 130 | 130 | 155 | 155 | 155 | 175 | 175 |
| d | 25-35 | 30-40 | 30-40 | 35-50 | 45-55 | 55-70 | 60-80 | 70-90 | 80-100 | 80-100 | 100-110 | 100-110 | 100-120 | 120-130 | 130-150 |
| n-φ | 2-14 | 2-18 | 4-14 | 4-18 | 4-22 | 4-27 | |||||||||
| M0 | M8 | M10 | M12 | M16 | M20 | ||||||||||
| H3 | 10 | 14 | 22 | 28 | 40 | 45 | |||||||||
