平直葉槳式攪拌器

文章出處：泰強減速機發布時間：2016-07-08 人氣：【大中小】

本公司生產近30類，計140多種攪拌器，從最常見的（包括已有的HB5標準，SB90標準各種攪拌器）到各種復雜形狀或特殊用途的攪拌器。可按H/T2123-91標準的各種規格尺寸系列制造，也可根據用戶生產工藝需求，代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。

攪拌器型號標注方法：


	材料代號
	攪拌器軸孔徑
	攪拌器的外徑，
	攪拌器型式代號

平直葉槳式攪拌器
平直葉整體槳式PJ、平直葉拆槳式PCJ

此類型為最基本的一種槳型，低速時為水平環流型，層流區操作：高速時為徑流型。有擋板時，功率準數值Np明顯升，為上下循環流，湍流加強，適用于低粘度液的混合、分散、固體懸浮、傳熱、液相反應等過程。μ＜2000cp，n=1－100rpm，V＝1－50m/s。常用規格D_J/D＝0.35－0.8，h/D_J＝0.10－0.25。當D_J/D＝0.9以上時可設置多層槳葉，適用于高粘度液攪拌：降低槳葉離底部高度可作刮板用，防止重組份沉附底部。有用于懸浮、結晶與萃取等過程。

24小時服務電話: 李先生 13951580222 方小姐 15251425679 郭小姐 15251425680 陳小姐 13812062323 謝小姐 18915322345

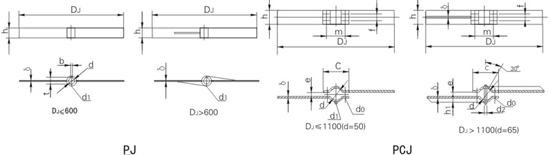

平直葉槳式攪拌器主要尺寸

D_J	d	d0	d1	d2	δ	h	h1	b	t	C	m	f	e	N/n不大于	重量
350	30	2-M12	M12	-	10	40	-	8	33.3	120	85	-	3	0.01	1.77
400	30	2-M12	M12	-	10	40	-	8	33.3	120	85	-	3	0.01	1.93
500	40	2-M12	M12	-	12	50	-	12	43.3	140	100	-	3	0.02	3.38
550	40	2-M12	M12	-	12	50	-	12	43.3	140	100	-	3	0.02	3.62
600	40	2-M12	M12	-	12	60	-	12	43.3	140	100	-	3	0.025	4.59
700	50	4-M12	M12	-	16	90	-	14	53.8	140	110	45	5	0.06	10.42
850	50	4-M12	M12	-	16	90	-	14	53.8	140	110	45	5	0.075	12.11
950	50	4-M16	M16	-	16	90	-	14	53.8	150	110	45	5	0.075	13.57
1100	50	4-M16	M16	-	16	120	-	14	53.8	150	110	70	5	0.075	20.95
1100	65	4-M16	M16	16	14	120	50	18	69.4	170	130	70	7	0.2	24.25
1250	65	4-M16	M16	16	14	120	50	18	69.4	170	130	70	7	0.2	27.07
1250	80	4-M16	M16	16	14	150	60	22	85.4	190	150	90	7	0.35	34.04
1400	65	4-M16	M16	16	14	150	50	18	69.4	170	130	90	7	0.25	35.29
1400	80	4-M16	M16	16	16	150	60	22	85.4	200	160	90	7	0.35	43.10
1500	65	4-M16	M16	16	14	150	50	18	69.4	170	130	90	7	0.25	37.63
1500	80	4-M16	M16	16	16	150	60	22	85.4	200	160	90	7	0.35	45.52
1700	80	4-M16	M16	16	16	180	65	22	85.4	200	160	110	7	0.4	59.20
1700	95	4-M22	M22	22	18	180	80	25	100.4	220	170	110	7	0.75	75.20
1800	95	4-M22	M22	22	16	180	80	25	100.4	220	170	110	7	0.54	67.30
1800	110	4-M22	M22	22	20	180	80	28	116.4	250	200	110	9	1.0	85.37
2000	95	4-M22	M22	22	14	200	80	25	100.4	220	170	130	7	0.64	70.66
2000	110	4-M22	M22	22	16	200	80	28	116.4	250	200	130	9	0.8	80.49
2100	95	4-M22	M22	22	14	200	80	25	100.4	220	170	130	7	0.6	72.70
2100	110	4-M22	M22	22	18	200	80	28	116.4	250	200	130	9	1.0	86.90
2240	110	4-M22	M24	22	16	220	80	28	116.4	250	200	140	7	1.0	98.53
2240	130	4-M22	M24	22	18	220	80	32	137.4	270	220	140	9	1.6	112.1
2500	120	6-M22	M24	24	16	250	90	32	127.4	280	230	150	8	1.3	124.7
2500	140	6-M24	M24	24	18	250	90	36	148.4	290	250	150	10	2.0	141.0
2800	150	6-M22	M24	24	18	280	100	32	137.4	270	220	160	8	1.6	172.1
2800	150	6-M22	M30	24	20	280	100	36	158.4	300	260	160	10	2.5	193.9
3150	140	6-M22	M30	24	18	315	110	36	148.4	290	250	170	8	2.0	215.3
3150	160	6-M22	M30	28	20	315	110	40	169.4	310	270	170	10	3.0	241.2
3550	150	6-M22	M30	28	20	355	120	36	150.4	300	260	180	8	2.5	298.3
3550	170	6-M22	M30	28	22	355	120	40	179.4	320	280	180	10	3.6	330.6

備注：攪拌器內孔可根據用戶要求制作，輪轂高度一般與內孔相一致。
