摘要：研究圓柱齒輪熱精鍛成形載荷計算方法，在圓柱體閉式鐓粗計算公式中引入齒形影響因子，得到齒輪熱精鍛成形載荷經驗公式．有限元仿真模擬了模數分別為１，２，３，４ｍｍ圓柱直齒輪的熱精鍛過程，利用仿真得到的成形載荷數據擬合求得了齒形影響因子的計算公式；在該經驗公式的基礎上分析了鍛件齒根圓直徑、內孔徑、高度、齒輪模數以及坯料材料流動應力對齒輪精鍛成形載荷的影響；齒輪熱精鍛實驗和文獻中齒輪鍛造成形載荷數據共同驗證了公式的準確性和適用范圍；通過變形的齒輪熱精鍛成形載荷經驗公式，求出不同壓力機可鍛壓齒輪的尺寸范圍．

         精密鍛造具有材料利用率高、節省成本、效率高、產品性能好等優點，但是圓柱齒輪精密鍛造成形困難，成形載荷高，設備噸位大［１］．為了降低成形載荷，學者們進行了大量研究并有顯著成效，如Ｋｏｎｄｏ等［２］將分流減壓思想引入齒輪精鍛工藝中，Ｄｅａｎ等［３］提出浮動凹模結構，劉全坤等［４］使用波形端面沖頭，胡成亮等［５］采用兩步成形法，均有效降低了齒輪精密鍛造成形載荷．日本學者Ｏｈｇａ等［６－８］采用上限分析法計算了成形載荷在成形過程中的變化規律．
        雖然上限分析法是一種準確的成形載荷計算方法，但是計算過程復雜繁瑣．本文在圓柱體閉式鐓粗成形載荷計算公式中引入與相對齒高相關的齒形影響因子，得到齒輪熱精鍛成形載荷計算經驗公式，公式計算準確性高，適用范圍廣．并通過變形的經驗公式，求出不同壓力機可鍛壓齒輪的尺寸范圍，對工業生產具有指導性意義．

１　齒輪熱精鍛成形載荷計算
１．１　齒輪熱精鍛成形載荷公式
圓柱體閉式鐓粗是一種簡單、典型的閉式模鍛，其成形載荷計算為經典理論［９］：設模腔下角最后充滿，則變形區可簡化為由半徑為ρ、厚度為ｈ 的球面與傾斜自由表面圍成的球面體．當從變形區內切取一個微元體時，則作用于該微元體上的應力分別為σθ＋ｄσ，σθ，σｒ和τ．將作用于微元體上的力在方向列平衡微分方程，利用塑性條件和邊界條件，積分并整理得到閉式鐓粗至端部尚未出現飛邊時的單位壓力表達式如下［９］．
            ｐｚ＝Ｃｐσｓ｛１＋α１Ｄ［Ｄ／（Ｄ－ａ）－２ａ／（Ｄａ）
］／９ａ＋２（μ－０．２５）（Ｈ －２ｂ）／Ｒ｝， （１）
       式中：Ｃｐ為鍛件形狀影響因數，按照簡單、中等、復雜零件的不同分別?。保埃保?，１．３～１．４；σｓ為變形條件下金屬的平均流動應力；α１為后充滿的下角的變形自由表面與凹模的傾角（徑向），α１ ＝μ１（１．２３４－０．２０６ａ）；Ｄ 和Ｒ 為凹模型腔的直徑和半徑；μ為坯料與模具接觸表面之間的摩擦因數；Ｈ為鍛件高度；ａ 和ｂ 分別為鍛件下上角隙的軸向和徑向未充滿值．
           對于熱精鍛，式（１）中的部分參數可以取為常數或者忽略．熱模鍛鍛造溫度一般為９００～１?。保埃啊?，潤滑劑采用水基石墨潤滑劑，在此溫度下摩擦因數?。埃常郏保埃保保荩患僭O(shè)在熱精鍛中鍛件兩端均有１ｍｍ圓角未充滿，所以未充滿值ａ、ｂ均等于１ｍｍ，由此可以求得ａ１等于０．３０６；由于未充滿值ａ、ｂ遠小于凹模型腔內徑Ｄ，所以式（１）可以簡化為
                 ｐｚ＝Ｃｐσｓ［１＋（Ｄ－２）／３０＋０．２（Ｈ －２）／Ｄ］．（２）
　　                成形終了時的成形載荷為
                  Ｆ ＝ｐｚπ（Ｄ－ｄ）２／４， （３）
                  式中ｄ 為空心鍛件內孔直徑．

         由于在齒輪精鍛中，齒形對成形載荷有著很大的影響，實驗證明，齒輪精鍛的成形載荷大于上式計算結果，所以本文引入一個與齒形大小相關的齒形影響因子Ｃｔ．忽略齒形部分對上下沖頭產生的軸向鍛造力，所以凹模型腔內孔徑取齒根圓直徑，得到齒輪熱精鍛終了時的成形載荷公式為
                   Ｆ ＝Ｃｔｐｚπ（ｄｆ－ｄ）２／４， （４）
            式中ｄｆ為齒輪齒根圓直徑
１．２　齒形影響因子Ｃｔ的確定
           齒形影響因子是一個與齒形大小相關的變量，所以定義相對齒高變量來描述齒形大小，為
                          ｉ＝ｈ／Ｒｆ＝４．５ｍ／ｄｆ， （５）
           式中：ｈ為齒高；Ｒｆ為齒根圓半徑；ｍ 為齒輪模數．
           為了求得齒形影響因子Ｃｔ，對４組不同模數齒輪熱精鍛過程進行了有限元仿真．各組仿真坯料材料均為２０ＣｒＮｉＭｏ，鍛造溫度為１?。埃埃啊妫懠叨葹椋保担恚?，內孔直徑為２０ｍｍ．仿真計算使用有限元軟件ＤＥＦＯＲＭ－３Ｄ，設定仿真總步數１?。埃埃安?，坯
料網格數為３０?。埃埃?，為簡化計算，只對一個齒進行仿真．其他仿真參數和計算結果（Ｃｔ

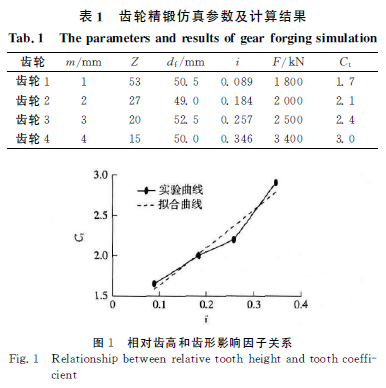

值）如表１所示．圖１為表１中相對齒高ｉ和齒形影響因子Ｃｔ的關系曲線及擬合曲線．從圖中可以看出相對齒高和齒形影響因子Ｃｔ幾乎成線性關系，對其進行線性擬合，擬合結果為公式（６），擬合度Ｒ２ 為０．９４
                             Ｃｔ＝４．６９ｉ＋１．１６． （６）

         將式（６）與式（５）聯立，可以得到齒形影響因子Ｃｔ與齒輪模數ｍ 的關系表達式為
             Ｃｔ＝１．１６＋２１．０９ｍ／ｄｆ， （７）
            由式（４）和式（７），可以得到齒輪熱精鍛成形終了時成形載荷的經驗公式為
                Ｆ＝ｐｚπ（ｄｆ－ｄ）２（１．１６＋２１．０９ｍ／ｄｆ）／４． （８）

２　齒輪熱精鍛成形載荷影響因素分析
         鍛件的幾何形狀、應力狀態和齒形大小都會對成形載荷有很大影響．從齒輪熱精鍛成形載荷經驗式（８）中可以看出，成形載荷Ｆ 與鍛件齒根圓直徑ｄｆ、鍛件內孔徑ｄ、高度Ｈ、齒輪模數以及坯料材料流動應力σｓ相關．

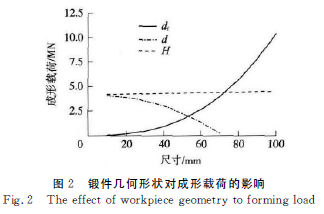

           圖２為鍛件齒根圓直徑、鍛件內孔徑、鍛件高度分別對成形載荷的影響．由圖示載荷曲線可以看出，成形載荷隨齒根圓直徑增大而增大，直徑越大，成形載荷增長越快，這是由于鍛壓的單位變形力和鍛件端面投影面積均隨齒根圓直徑的增加而增加，并且鍛件端面投影面積與齒根圓直徑成正平方關系；成形載荷隨鍛件內孔徑增大而減小，內徑越大，成形載荷減小越快，這是由于鍛件端面投影面積與鍛件內孔徑成負平方關系；成形載荷幾乎不受鍛件高度的變化影響．

         從式（８）中可以看出，成形載荷與材料流動應力成正比．而流動應力與坯料材料、溫度及應變速率相關，所以計算成形載荷必須已知鍛壓條件下坯料材料的流動應力．成形載荷與齒輪模數成線性變化，模數越大，成形載荷越大．

３　齒輪熱精鍛實驗驗證

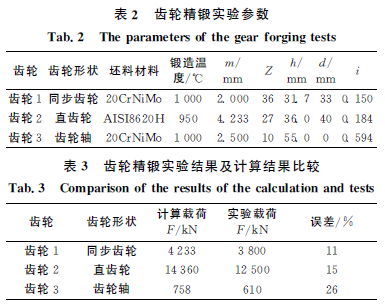

         驗證實驗選取了同步齒輪、齒輪軸熱精鍛實驗（齒輪１和３）和文獻［３］中圓柱直齒輪熱精鍛實驗數據（齒輪２），各實驗參數如表２所示．齒輪１和３鍛造在１０ＭＮ摩擦壓力機上進行，采用水基石墨潤滑劑潤滑．計算中鍛件形狀影響因素Ｃｐ?。保保X輪１和３的材料流動應力σｓ?。保福埃停校?，齒輪２的流動應力σｓ?。玻玻埃停校幔恚碁閷?shí)驗結果和計算結果比較，可以看出，齒輪１和２的計算結果與實驗測量載荷誤差小于１５％；齒輪軸由于相對齒高較大，超出齒形影響因子擬合范圍，誤差較大，為２６％．實驗結果說明公式用于齒形影響因子擬合范圍內的圓柱直齒輪和斜齒輪熱精鍛成形載荷計算精度較高，擬合范圍外的計算結果僅供考．


４　齒輪熱精鍛壓力機公稱壓力選取
         根據第２章，鍛件高度對成形載荷影響不大，所以可以忽略．在式（８）中，Ｈ 取５２，則簡化為
          Ｆ＝ｐｚπ（ｄｆ－ｄ）２（１．１６＋２１．０９ｍ／ｄｆ）／４， （９）
           將上述公式變形為模數與齒根圓直徑關系式（１０），其他參數取為常量．
           ｍ ＝０．２Ｆｄｆ／ｐｚπ（ｄｆ－ｄ）２－０．０６． （１０）

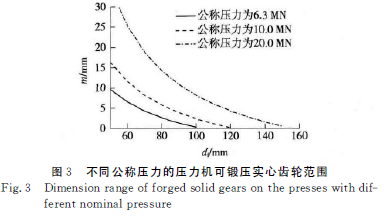

             圖３　不同公稱壓力的壓力機可鍛壓實心齒輪范圍
Ｆｉｇ．３　Ｄｉｍｅｎｓｉｏｎ?。颍幔睿纾濉。铮妗。妫铮颍纾澹洹。螅铮欤椋洹。纾澹幔颍蟆。铮睢。簦瑁濉。穑颍澹螅螅澹蟆。鳎椋簦琛。洌椋妫妫澹颍澹睿?/span>
?。睿铮恚椋睿幔臁。穑颍澹螅螅酰颍?/span>
　　 對于實心齒輪（ｄ＝０），熱精鍛鍛件材料流動應力取１８０ＭＰａ，成形載荷Ｆ 分別?。叮?，１０．０，２０．０ＭＮ，則可畫出３種公稱壓力下的壓力機可鍛壓的實心齒輪尺寸和模數的選取范圍，如圖３所示，曲線以下為可選范圍．從圖中可以看出，模數５ｍｍ 的齒輪為例，６．３ＭＮ 壓力機可成形最大齒根圓直徑約６２ｍｍ的齒輪．

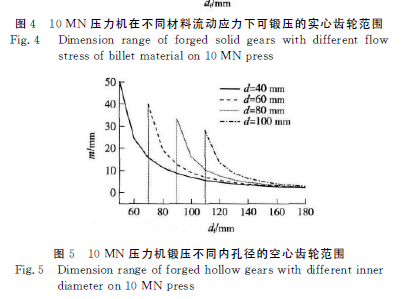

          圖４表示公稱壓力為１０ＭＮ 的壓力機在不同坯料材料流動應力下可鍛壓的實心齒輪尺寸和模數選取范圍，圖５為１０ＭＮ壓力機成形不同鍛件內孔徑下可鍛壓的空心齒輪尺寸和模數選取范圍，曲線以下為可選范圍



５  　結　論
            通過擬合修正得到齒輪熱精鍛成形載荷經驗公式．齒輪熱精鍛實驗結果為：同步齒輪和直齒輪成形載荷計算誤差小于１５％，齒輪軸成形載荷計算誤差為２６％，實驗結果說明公式用于齒形影響因子范圍為１．７～３．０的圓柱直齒輪和斜齒輪熱精鍛成形載荷計算精度較高．
        在齒輪熱精鍛成形載荷隨齒輪齒根圓直徑、模數、材料流動應力增大而增大，隨鍛件內孔直徑增大而減小，鍛件高度對成形載荷影響不大．
         通過變形的齒輪熱精鍛成形載荷經驗公式，求出不同壓力機可鍛壓齒輪的尺寸范圍，為工業生產提供了指導．
