DF型帶短節聯軸器（HG21569、1-95）

文章出處：泰強減速機發布時間：2016-07-09 人氣：【大中小】

1、DF型帶短節聯軸器適用于XD系列機架的減速機輸出軸與攪拌軸之間的聯結及XS型雙支點機架雙支點之間軸的聯結。其長度L，L₀也可根據用戶要求變更。
2、DT型剛性凸緣聯軸器與GT型類似增加了軸向止推定位裝置。
3、允許采用不同孔徑不同配合長度的組合。型號后請加注A，B或C以確定L₀，L₁。
4、型號后加注材料代號。

24小時服務電話: 李先生 13951580222 方小姐 15251425679 郭小姐 15251425680 陳小姐 13812062323 謝小姐 18915322345

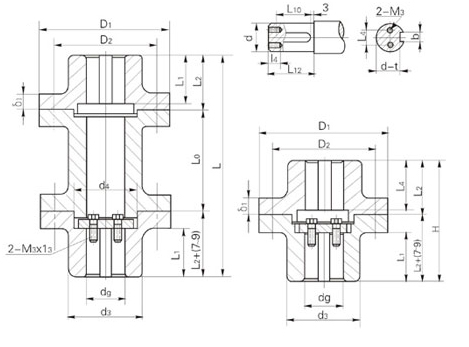

1、DF型帶短節聯軸器主要尺寸

標定符號	軸徑 dg	許用扭矩 N·m	最高轉速	δ₁	M₃*l₃	D₂	D₂	d₃	d₄	L			L₀			L₁	L₂	L₁₀	L₁₂	L₄	b	t	重量kg
標定符號	軸徑 dg	許用扭矩 N·m	最高轉速	δ₁	M₃*l₃	D₂	D₂	d₃	d₄	A	B	C	A	B	C	L₁	L₂	L₁₀	L₁₂	L₄	b	t	A	B	C
DF20	20	46	2200	14	M5*12	120	95	50	40	272	352	227	155	235	110	50	55	45	48	12	6	3.5	13	17	12
DF25	25	70	22000	14	M5*12	120	95	55	45	272	352	227	155	235	110	50	55	45	48	17	8	4	13	17	12
DF30	30	87	2200	16	M6*16	120	95	62	50	272	352	227	155	235	110	50	55	45	48	20	8	4	13	17	12
DF35	35	236	2150	16	M6*16	130	105	76	60	301	376	251	160	250	110	60	67	55	58	20	10	5	19	22	17
DF40	40	236	2150	16	M6*16	130	105	76	60	301	376	251	160	250	110	60	67	55	58	20	12	5	19	22	17
DF45	45	355	1960	20	M8*18	155	125	90	70	339	429	279	170	260	110	70	81	60	68	25	14	5.5	30	38	26
DF50	50	470	1960	20	M8*18	170	140	90	70	339	429	279	170	260	110	70	81	60	68	25	14	5.5	36	44	32
DF55	55	730	1940	20	M8*18	170	140	90	70	383	508	313	180	305	110	85	98	75	83	25	16	6	46	60	39
DF60	60	1000	1870	24	M10*20	210	180	120	85	412	538	343	180	305	110	100	112	90	98	30	18	7	53	64	45
DF65	65	1200	1790	24	M10*20	210	180	120	85	413	538	343	180	305	110	100	112	90	98	30	18	7	53	64	45
DF70	70	1400	1720	24	M10*20	210	180	120	85	413	538	343	180	305	110	100	112	90	98	35	20	7.5	53	64	51
DF75	75	2150	1660	24	M10*20	215	185	120	85	451	566	371	190	305	110	110	126	100	108	35	20	7.5	61	73	62
DF80	80	2700	1630	28	M12*25	235	200	130	110	471	586	401	190	305	120	120	136	110	118	35	22	9	72	88	62
DF85	85	3400	1590	28	M12*25	235	200	130	110	471	586	401	190	305	120	120	136	110	118	50	22	9	72	88	68
DF90	90	4120	1590	32	M12*35	235	200	140	125	501	646	411	220	365	130	120	136	110	118	50	25	9	81	101	86
DF95	95	5200	1570	32	M12*25	265	220	160	125	521	666	441	220	365	140	130	146	120	128	50	25	9	93	120	86
DF100	100	5800	1470	32	M12*25	265	220	160	125	521	666	441	220	365	140	130	146	120	128	50	28	10	93	120	135
DF110	110	9000	1360	35	M12*25	290	245	180	150	569	694	479	240	365	150	140	160	130	138	50	28	10	153	187	183
DF120	120	12500	1260	38	M12*25	330	275	190	160	599	724	519	240	365	160	155	175	140	153	60	32	11	198	235	183
DF125	125	16000	1240	38	M16*30	330	275	200	180	599	724	519	240	365	160	155	175	140	153	60	32	11	198	235	183
DF130	130	16000	1240	40	M16*30	330	275	200	180	599	724	519	240	365	160	155	175	140	153	60	32	11	198	235	256
DF140	140	19000	1225	40	M16*30	360	305	220	200	647	762	577	250	365	180	170	194	160	168	60	36	12	278	323	360
DF150	150	30000	1200	45	M16*30	380	320	240	210	711	826	671	250	365	210	200	226	190	198	60	36	12	381	424	360
DF160	160	30000	1200	45	M16*30	380	320	240	210	711	826	671	250	365	210	200	226	190	198	60	40	13	381	424	360
DF180	180	31000	1200	50	M20*40	410	350	280	240	830	980	780	280	430	230	240	270	230	238	60	45	15	431	454	410
DF200	200	33750	1200	55	M20*40	440	360	310	270	830	980	780	280	430	230	240	270	230	238	60	45	15	481	508	470
