MLL-II型整體式制動輪梅花形彈性聯軸器（GB5272-85）

文章出處：泰強減速機發布時間：2016-07-09 人氣：【大中小】

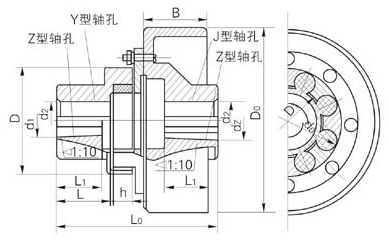

MLL-Ⅱ型整體式制動輪梅花形彈性聯軸器主要技術參數

型號	許用轉矩MP/(N·m)			許用轉速mp/(r·min)	軸孔直徑 d₁/mm, d₂/mm, d₃/mm	軸孔長度		L₀ mm	D₀ mm	B mm	D mm	D₁ mm	d₀ mm	h mm	轉動慣量 kg·m²	質量 kg	許用位移
	彈性件硬度HA					Y型	J、Z型
	≥75	≥85	≥94			L mm	L₁ mm										徑向 mm	軸向 mm	角向
MLL4-Ⅱ-160	140	250	400	4750	25,28	62	44	190.5	160	70	105	72	10	20	2.56	100	0.8	2.5	2°00`
					30,32,35,38	82	62	210.5
					40,42	112	84	265.5
MLL4-Ⅱ-200	140	250	400	3800	25,28	62	44	215.5	200	85	105				5.6	14
					30,32,35,38	82	60	235.5
					40,42	112	84	265.5
MLL5-Ⅱ-200	250	400	800	3800	30,32,35,38	82	60	242	200	85	125	90	122	25	6.6	16.5	1.0	3.0	1°30`
					40,42,45,48	112	84	272
MLL6-Ⅱ-200	400	630	1200	3800	35,38	82	66	249	200	85	145	104	140	30	8.12	20.3
					40,42,45,48,50,55	112	84	279
MLL6-Ⅱ-250	400	630	1200	3050	35,38	82	60	279	250	105	145				16.0	25.6
					40,42,45,48,50,55	112	84	309
MLL7-Ⅱ-250	710	1120	2240	3050	45,48,50,55	112	84	312	250	105	170	130	166	30	19.6	31.4		3.5
					60,63,65	142	107	372
MLL7-Ⅱ-315	710	1120	2240	2400	45,48,50,55	112	84	312	315	135	170				38.2	38.5
					60,63,65	142	107	372
MLL8-Ⅱ-315	1120	1800	3550	2400	50,55	112	84	351	400	170	200	156	196	35	55.0	55.5	1.5	4.0
					60,63,65,70,71,75	142	107	416
MLL8-Ⅱ-400	1120	1800	3550	1900	50,55	112	84	351	400	170	200				120.5	75.3
					60,63,65,70,71,75	142	107	416
MLL9-Ⅱ-400	1800	2800	5600	1900	60,63,65,70,71,75	142	107	421	400	170	230	180	225	35	147.5	92.2		1.5	1°00`
					80,85,90,95	172	132	451
MLL9-Ⅱ-500	1800	2800	1500	1500	60,63,65,70,71,75	142	107	275	500	210	230				345	138
					80,85,90,95	172	132	451
MLL10-Ⅱ-500	2800	4500	9000	1500	70,71,75	142	107	490	500	210	260	205	255	45	450	180		5.0
					80,85,90,95	172	132	520
					100,110	212	167	560
MLL11-Ⅱ-630	4000	6300	12500	1200	80,85,90,95	172	132	580	630	265	300	245	295	50	992	250	1.8
					100,110,120	212	167	620
MLL12-Ⅱ-710	7100	11200	20000	1050	90,95	172	132	630	710	300	360	300	356	55	1462	290
					100,110,120,125	212	167	670
					130	252	202	710
MLL13-Ⅱ-800	8000	12500	25000	950	100,110,120,125	212	167	710	800	340	400	335	391	55	2048	320
					130,140	252	202	750

注：1、材料：半聯軸器為鑄鋼ZG70-500、ZG310-570、鑄鐵HT200，制動輪半聯軸器為鑄鋼ZG270-500，ZG310-570表面淬火，梅火花形彈性元件為聚酯型聚氨脂，硬度≥75HA，或≥85HA，或≥94HA，其相應抗拉強度≥35或40或45MPa，扯斷伸長率＞450％；法蘭聯接件為鑄鐵，鑄鋼或合金鋁。
2、表中質量為半聯軸器最小軸孔直徑，最大軸孔長度時的值。
3、帶*號軸孔直徑可用于Z型軸孔，制動輪半聯軸器不受限制。
