本公司生產近30類，計140多種攪拌器，從最常見的（包括已有的HB5標準，SB90標準各種攪拌器）到各種復雜形狀或特殊用途的攪拌器?？砂碒/T2123-91標準的各種規格尺寸系列制造，也可根據用戶生產工藝需求，代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。

攪拌器型號標注方法：

	材料代號
	攪拌器軸孔徑
	攪拌器的外徑，
	攪拌器型式代號

六葉開啟渦輪式攪拌器

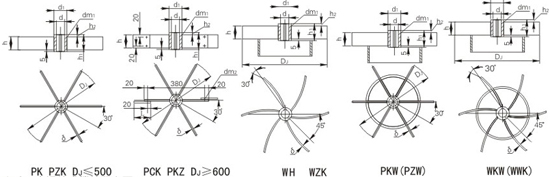

六直葉整體開啟渦輪式PK、六窄葉穩定環開啟渦輪式PZW、六直葉可拆開啟渦輪式PCK、六彎葉開啟渦輪式WK、六直葉穩定環開啟渦輪式PKW、六彎窄葉開啟渦輪式WZK、六窄葉整體開啟渦輪式PZK、六彎葉穩定環開啟渦輪式WKW、六窄葉可拆開啟渦輪式PKZ、六彎窄葉穩定環開啟渦輪式WWK

    本類攪拌器流型為徑向流，在有擋板時可自槳葉為界形成上下兩循環流，具有高剪切力和較大的循環能，其中直葉開啟渦輪式剪切力最大，彎葉開啟渦輪式剪切力最小，斜葉開啟渦輪居中。所以直葉開啟渦輪更適合分散操作過程。彎葉排出性能好，槳葉不易磨損，更適合于固定懸浮。對于固體溶解也很適合的。其它攪拌作過程，他們都能應用上，所以渦輪式攪拌器是操作過程范圍最廣的攪拌器，適用粘度范圍μ＜5×10⁴ρ＜2000kg/m³，常用運轉速n=10-300rpm，v＝4-100m/s。最高轉速可達600rpm、常用尺寸：D_JD=0.2-0.5，b/D_J=0.2（寬形）

24小時服務電話: 李先生 13951580222   方小姐 15251425679  郭小姐 15251425680  陳小姐 13812062323  謝小姐 18915322345













六葉開啟渦輪式攪拌器主要尺寸

DJ	d	d1	h2	L	dm1/dm2	寬形			窄形			δ	寬形重量	窄形重量
						h	h1	N/n≤	h	h1	N/n≤	碳鋼/不銹鋼
150	30	55	8	-	M6/-	30	55	0.008	20	45	0.0035	6/4	1.13/1.0	0.87/0.78
	35	60											0.2/1.07	0.92/0.83
200	30	55	8	-	M6/-	40	55	0.008	25	50	0.0045	6/4	1.7/1.4	1.18/1.01
	40	60											1.74/1.5	1.23/1.07
250	35	55	10	-	M8/-	50	80	0.011	30	60	0.008	8/5	3.24/2.64	2.17/1.91
	40	70											3.33/2.73	2.26/2.0
300	40	70	10	-	M8/-	60	90	0.018	40	70	0.015	8/6	4.43/3.8	3.18/2.76
	45	70											4.54/3.94	3.25/2.83
	50	75											4.64/4.04	2.26/2.94
400	45	80	12	-	M10/-	80	110	0.031	50	80	0.025	10/8	9.0/7.8	5.94/5.19
	50	85											9.17/7.97	6.08/5.3
	55	90											9.29/8.25	6.10/5.47
500	60	95	12	-	M10/-	100	130	0.089	65	95	0.06	12/10	15.84/13.92	10.56/9.3
	65	100											15.94/14.14	10.65/9.45
	70	105											16.1/14.24	10.73/9.6
600	65	105	12	130	M10/12	120	150	0.11	75	105	0.08	12/10	24.31/21.33	15.78/13.94
	70	110											24.5/21.58	15.92/14.08
	80	120											24.9/22	16.22/14.42
700	70	115	14	180	M12/12	140	175	0.15	90	125	0.1	12/10	33.5/29.5	22.07/19.47
	80	125											34.1/30.1	22.3/19.74
	90	135											34.7/30.8	22.75/20.19
800	75	120	15	200	M12/12	160	190	0.23	100	140	0.14	14/12	44.59/41.63	28.99/27.2
	85	140											48.81/46.06	32.10/30.47
	95	160											52.60/50.03	34.89/33.40
900	80	130	15	250	M12/12	180	200	0.26	115	150	0.16	14/12	56.99/53.20	37.25/34.93
	90	150											61.80/58.24	40.86/38.77
	100	160											63.28/59.80	41.97/39.93
1000	90	150	15	300	M16/12	200	225	0.29	125	160	0.18	14/12	73.96/70.30	48.41/45.76
	100	160											76.36/72.04	49.6/47.00
	110	180											82.88/76.89	54.23/51.87
1120	100	160	15	360	M16/12	225	250	0.43	140	180	0.27	16/14	103.2/98.00	66.39/63.24
	110	180											109.8/105.0	71.61/67.59
	120	190											111.9/107.2	73.16/67.59
1250	110	180	15	430	M16/16	250	275	0.48	160	190	0.30	16/14	133.3/127.1	85.58/81.58
	120	190											135.6/129.6	87.22/83.57
	130	200											138.1/132.1	88.86/85.29
1400	120	190	18	500	M16/16	280	300	0.53	175	200	0.33	16/14	165.7/157.6	105.2/100.3
	130	200											168.3/160.3	107.0/102.1
	140	210											170.8/163.0	108.7/103.9
1600	130	200	18	600	M16/16	320	340	0.72	200	250	0.45	18/16	235.6/225.6	152.6/146.6
	140	210											238.6/228.7	154.8/148.9
	150	220											241.5/231.7	156.9/151.1
1800	140	210	18	720	M18/16	360	380	0.81	225	265	0.51	18/16	297.1/284.0	189.8/181.8
	150	220											300.3/287.4	192.1/184.2
	160	240											314.6/302.4	202/194.7
2000	150	220	18	820	M18/18	400	430	0.90	250	290	0.56	18/16	168.5/349.4	262.9/222.8
	160	240											384.7/366.4	243.8/234.3
	170	250											389.0/370.9	246.6/237.3
2240	160	240	18	940	M18/18	450	480	1.4	280	310	0.87	20/18	514.6/496.2	323.6/312.2
	170	250											519.3/501.1	324.4/315.4
	180	260											519.3/501.1	329.7/318.6
2500	170	250	18	1070	M20/18	500	530	1.6	315	325	1.0	20/18	637.3/613.8	397/382.3
	180	260											642.5/619.3	400.2/385.6
	190	270											647.8/624.7	403.4/389

備注：攪拌器內孔可根據用戶要求制作，輪轂高度一般與內孔相一致。
