XS型雙支點機架

文章出處：泰強減速機發(fā)布時間：2016-07-08 人氣：【大中小】

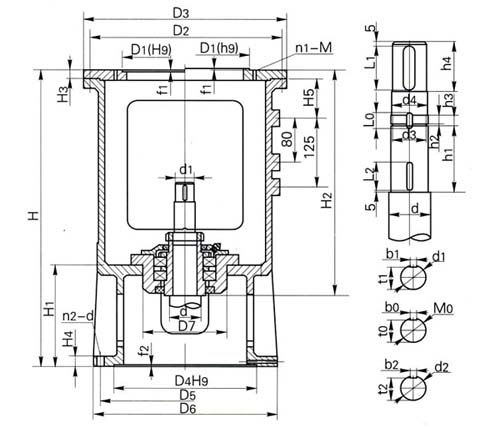

主要參數及尺寸（公稱直徑 300 、 400 、 500 、 700 ）

機架
型號機架
公稱
直徑傳動
軸軸
徑d 傳動
軸上
端軸
徑d₁ 減速機輸
出軸徑d₀ 輸入
端接
口輸出端接口外形及其它尺寸軸承型號重量
（kg）

D₄
H₉ D₅ D₆ n₂-d f₂ A型 B型 H₃ H₄ D₇ 上部下部 A型 B型

H H₁ H₂ H₃ L H H₁ H₂ H₃ L

XS3 300 60 45 35,40,45
見
表 320 400 445 12-22 6 1155 279 204 620 339 1400 399 324 745 429 20 32 280 153513 46216 196 207

70 55 45,50,55 197 383 317 508 153516 46216 198 209

80 65 55,60,65 186 413 306 538 153518 46218 203 214

XS4 400 90 75 55,65,70 415 515 565 16-26 6 1310 310 206 695 451 1535 420 316 810 566 25 34 310 153520 46222 343 357

100 85 65,70,80 195 471 305 586 153524 46222 356 370

XS5 500 100 85 65,70,80 520 620 670 20-26 6 1620 369 255 865 471 1870 494 380 990 586 30 36 335 153524 46224 546 572

110 90 70,80,90 251 501 376 646 153424 46226 561 587

120 100 90,95,100 247 521 372 666 153528 46228 566 592

130 110 95,100,110 234 569 359 694 153532 46230 578 604

XS6 700 120 100 90,95,100 670 780 860 28-26 6 1830 399 277 970 521 2060 514 392 1085 666 35 40 400 153528 46228 981 1018

130 110 95,100,110 264 569 379 694 153532 46230 991 1028

140 120 100,110,120 251 599 366 724 153534 46232 998 1035

160 140 120,130,140 243 647 358 762 153538 46234 990 1027

XS7 900 140 120 100,110,120 940 1070 1124 14-30 6.4 2150 426 283 1150 599 2350 550 407 1250 724 40 50 490 153534 46232 1500 1600

160 140 120,130,140 267 647 393 762 153538 46234

180 160 140,150,160 254 711 378 826 153540 46240

200 180 160,170,180 240 830 364 930 153544 46244

24小時服務電話: 李先生 13951580222 方小姐 15251425679 郭小姐 15251425680 陳小姐 13812062323 謝小姐 18915322345

XD、XS型機架輸入端接口尺寸

減速機輸出軸徑d₀ 減速機類別代號 D₁ D₂ D₃ n₁-M f₁

12 Z 65 100 120 4-M6 3

14 Z 85 120 140 4-M8 3

18 Z 100 134 160 4-M8 4

25 Z 130 160 180 6-M8 4

C 170 200 230 6-M10 3

30 C 200 230 260 6-M12 4

35 Z 170 200 230 6-M10 5

C 230 260 290 6-M12 4

40 Z 170 200 230 6-M10 5

C 230 260 290 6-M12 4

45 Z 200 230 260 6-M10 5

C 230 260 290 6-M12 4

50 Z 200 230 260 6-M10 5

C 270 305 340 6-M10 5

55 Z 200 230 260 6-M10 5

C 270 305 340 8-M16 5

60 C 320 360 400 8-M16 5

65 Z 316 360 400 8-M12 6

Z₁ 270 310 340 6-M10 5

減速機輸出軸徑d₀ 減速機類別代號 D₁ D₂ D₃ n₁-M f₁

60 C 320
360
400
8-M16
5

70 Z 316 360 400 8-M16 6

C 320
316 360 400 8-M16 5

80 Z 345 390 430 8-M16 6

Z₁ 316 360 400 8-M12 6

C 360 410 460 8-M20 6

90 Z 400 450 490 12-M16 8

C 360 410 460 8-M20 6

95 Z 400 450 490 12-M18 8

Z₁ 455 520 580 12-M20 10

100 Z 455 520 580 12-M20 10

C 470 520 580 12-M20 6

110 Z 520 590 650 12-M20 12

C 470 520 580 12-M20 6

120 Z 520 590 650 12-M20 12

C 550 600 660 12-M20 6

130 Z 680 800 880 12-M30 12

C 680 800 880 12-M30 12

140 Z 680 800 880 12-M30 12

180 Z 900 1020 1160 12-M36 12

注：1、減速機類別代號Z為X系列，B系列的擺線針輪減速C為LC型，DC型齒輪減速機。
2、其他類型減速機由我公司對接口加以調整后也可配套。

,

機架型號	機架公稱直徑	傳動軸軸徑d	傳動軸上端軸徑d₁	傳動軸軸尺寸
機架型號	機架公稱直徑	傳動軸軸徑d	傳動軸上端軸徑d₁	M₀	d₂h₉	d₃	d₄	h	h₁	h₂	h₃	h₄	L₁	L₀	L₂	b₁	b₀	b₂	t₁	t₀	t₂
XS3	300	60	45k6	M55×2	55	52	50	322	125	4	15	68	60	27	40	14	8	8	39.5	51	51
		70	55m6	M65×2	65	62	60	278	125	4	15	83	75	27	40	16	8	8	49	61	61
		80	65m6	M75×2	75	72	70	264	139	4	18	98	90	32	50	18	10	10	58	69	70
XS4	400	90	75m6	M85×2	85	82	80	322	162	4	18	108	100	32	50	20	10	10	67.5	79	80
XS4	400	100	85m6	M95×2	95	92	90	317	166	4	22	118	110	38	50	22	12	12	76	89	90
XS5	500	100	85m6	M95×2	95	92	90	490	166	4	22	118	110	38	50	22	12	12	76	89	90
		110	90m6	M100×2	100	97	95	420	166	4	22	118	110	38	50	25	12	12	81	94	95
		120	100m6	M110×2	110	107	105	413	177	4	22	128	120	40	60	28	14	14	90	104	104.5
		130	110m6	M120×2	120	117	115	370	177	4	26	138	130	44	70	28	14	14	100	114	114.5
XS6	700	120	100m6	M110×2	110	107	105	508	177	4	22	128	120	40	60	28	14	14	90	108	105.5
		130	110m6	M120×2	120	117	115	465	177	4	26	138	130	44	70	28	14	14	100	114	114.5
		140	120m6	M130×2	130	127	125	468	197	4	26	153	145	44	70	32	14	14	109	122	124.5
		160	140m6	M150×2	150	147	145	441	207	4	30	168	160	50	70	36	16	16	128	142	144
XS7	900	140	120m6	M130×2	130	127	125	468	197	4	26	153	145	44	70	32	14	14	109	122	124.5
		160	140m6	M150×2	150	147	145	441	207	4	30	168	160	50	70	69	16	16	128	142	144
		180	160m6	M170×3	170	166	165	496	227	4	32	198	190	52	80	40	16	16	157	162	164
		200	180m6	M190×3	190	186	185	536	242	4	32	238	230	54	90	45	18	18	175	180	182
