1、擺線針輪減速機的使用范圍：
擺線針輪減速機是依照少齒差行星傳動原理，擺線針齒嚙合實現減速機的一種機械，該機分臥式、立式、雙軸型和直聯型等裝配方式，是冶金、礦山、建筑、化工、紡織、輕工業等行業的首選設備。
2、擺線針輪減速機的主要特點：
a、減速比大、效率高：一級傳動減速比為9-87，雙級傳動減速比為121-7569，多級組合可達數萬，且針齒嚙合系套式滾動摩擦，嚙合表面無相對滑動，故一級減速效率達94％。
b、運轉平穩、噪音低：在運轉中同時接觸的齒數較多，重合度大，運轉平穩，過載能力強，振動和噪音低，各種規格的機型噪音均在85dB（A）以下。
c、使用可靠，壽命長：因主要零件是采用高碳合金鋼淬火處理（HRC58-62），再精磨而成，且擺線齒與針齒套合傳遞至針齒形成滾動摩擦時，摩擦系數小，使嚙合區無相對滑動，磨損極小，所以經久耐用。
d、結構緊湊，體積?。号c同功率的其它減速機相比，重量體積小1/3以上，由于是行星傳動，輸入軸和輸出軸在同一軸線上，以獲得盡可能小的尺寸。
3、擺線針輪減速機型號標定法：

單級傳動:

電動機功率為0.55KW 減速比為23 型號為10（X系列用相應X型號表示）   配置Y系列電動機 臥式安裝（立式安裝用L表示）。 B系列擺線針輪減速機（X系列用X表示）

雙級傳動

	電動機功率為0.55KW
	減速比為473
	型號為13號與11號組合（X系列用相應X型號表示）
	配置Y系列電動機
	雙級傳動
	臥式安裝（立式安裝用L表示）
	B系列擺線針輪減速機（X系列用X表示）

注：型號表示法中字母D代表配置Y系列電動機

擺線針輪減速機型號對照表（承載能力）

減速機系列	型號對照
X系列	X2	X3	X4	X5	X6	X7	X8	X9	X10	X11	X12
B系列各種型號	B10	B11	B12	B13	B14		B15	B16	B17	B18	B19
	B0	B1	B2	B3	B4		B5	B6	B7	B8	B9
	B12	B15	B18	B22	B27		B33	B39	B45	B55	B65
	B120	B150	B180	B220	B270		B330	B390	B450	B550	B650

24小時服務電話: 李先生 13951580222   方小姐 15251425679  郭小姐 15251425680  陳小姐 13812062323  謝小姐 18915322345

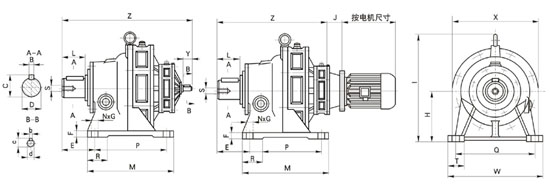

BWE、BWED、XWE、XWED型（雙級）外形及安裝尺寸











機號

外型尺寸

安裝尺寸

軸端尺寸

重量

M

W

Z

I

X

J

H

E

F

P

Q

R

S

T

N

G

B

C

D

L

b

c

d

Y

BWE

BWED(約)

BWE

BWED

BWE、BWED120-195號

B120	200	320	368	319	306	240	附 件	140	144	20	150	280		M8	60	4	13	14	48.5	45	68	5	17	15	22	50	BWE 重 量 ＋ 電 動 機 重 量
130	250	390	417	368	356	300		160	159	25	200	340		M12	75	4	17	16	59	55	80	5	17	15	22	82
131	250	390	443	373	356	300		160	159	25	200	240	65	M12	75	4	17	15	59	55	80	6	20.5	18	35	90
141	380	400	505	435	425	340		200	153	25	320	340	65	M12	80	4	22	20	74.5	70	100	6	20.5	18	35	140
142	380	400	534	459	425	340		200	153	25	320	340	100	M12	80	4	22	20	74.5	70	100	6	24.5	22	40	155
152	440	470	635	535	504	400		240	155	32	380	420		M16	80	4	22	25	95	90	116	6	24.5	22	40	240
153	440	470	643	547	504	400		240	155	32	380	420		M16	80	4	22	25	95	90	116	8	33	30	55	260
163	520	560	741	645	605	500		280	199	35	440	500		M20	90	4	26	28	106	100	139	8	33	30	55	460
174	600	690	863	754	706	616		325	230	40	500	630		M24	105	6	26	28	116	110	150	10	38	35	62	680
185	810	880	1113	983	880	760		420	324	50	660	800		M30	160	6	32	32	137	130	202	14	48.5	45	70	1320
195	1040	1160	1502	1350	1160	1000		540	485	60	840	1050		M42	200	6	45	45	190	180	330	14	48.5	45	70

XWE、XWED42-128號

X42	195	330	372	319	316	240	附 件	150	169	22	145	290		M8	65	4	16	14	48.5	45	72	5	17	15	22	50	XWE 重 量 ＋ 電 動 機 重 量
53	260	420	479	409	356	300		160	206	25	150	370		M12	75	4	16	16	59	55	91	6	20.5	18	35	110
63	335	430	524	454	425	340		200	125	30	275	380		M12	75	4	22	18	69	65	89	6	20.5	18	35	150
64	335	430	552	478	425	340		200	125	30	275	380		M12	75	4	22	18	69	65	89	6	24.5	22	40	160
74	380	470	582	508	484	400		220	145	30	320	420		M16	95	4	22	22	85	80	109	6	24.5	22	40	230
84	440	430	648	574	514	400		250	155	35	380	480		M16	120	4	22	25	95	90	120	6	24.5	22	40	260
85	440	530	682	586	514	400		250	155	35	380	480		M15	120	4	22	25	95	90	120	8	33	30	55	290
95	560	620	784	688	614	500		290	186	40	480	560		M20	120	4	26	28	106	100	141	8	33	30	55	470
106	600	690	863	754	706	616		325	230	40	500	630		M24	105	6	26	28	116	110	150	10	38	35	62	380
117	810	880	1108	983	880	760		420	324	50	660	800		M30	160	6	32	32	137	130	202	12	43	40	65	1320
128	1040	1160	1502	1350	1160	1000		540	485	60	840	1050		M42	200	6	45	45	190	180	330	14	48.5	45	70
