1、電動機類型和結構的選擇：選擇Y系列三相異步電動機，此系列電動機屬于一般用途的全封閉自扇冷電動機，其結構簡單，工作可靠，價格低廉，維護方便，適用于不易燃，不易爆，無腐蝕性氣體和無特殊要求的機械。

2、電動機容量選擇：

電動機所需工作功率為： 式（1）：Ｐd＝ＰＷ／ηa　  (kw)
由式(2)：ＰＷ＝ＦV/1000   (KW) 因此　　 Pd=FV/1000ηa   (KW)
由電動機至運輸帶的傳動總效率為： η_總=η_１×η２^３×η_３×η_４×η5 式中：η₁、η2、η₃、η₄、η₅分別為帶傳動、軸承、齒輪傳動、聯軸器和卷筒的傳動效率。 取η_１=0.96，η２＝0.98，η_{３＝0.97，}η_{４＝０.９７} 則：　η_總=0.96×0.98^３×0.97×0.99×0.96 　　     =0.83 所以：電機所需的工作功率： 　　　　Pd　= FV/1000η_總                  =(2000×1.8)/(1000×0.83)            =4.3 (kw)
3、確定電動機轉速    卷筒工作轉速為：        n卷筒＝60×1000·V/（π·D）            =(60×1000×1.8)/（４5０·π） 　　　　　 =76.4 r/min 根據手冊Ｐ７表１推薦的傳動比合理范圍，取圓柱齒輪減速機傳動一級減速器傳動比范圍Ｉ’=3～６。 ?。謳鲃颖龋桑薄?２～４。則總傳動比理論范圍為：Ｉa’＝６～２４。 故電動機轉速的可選范為             N’d=I’a×n卷筒 　　　　　 =(6～24)×76.4              =463.8～1833.6 r/min 則符合這一范圍的同步轉速有：750、1000和1500r/min 根據容量和轉速，由相關手冊查出三種適用的電動機型號：（如下表）

方 案	電動 機型 號	額定功率	電動機轉速 (r/min)		電動機重量 N	參 考 價 格	傳動裝置傳動比
			同步轉速	滿載轉速			總傳動比	V帶傳動	減速 器
1	Y132S-4	5.5	1500	1440	650	1200	18.6	3.5	5.32
2	Y132M2-6	5.5	1000	960	800	1500	12.42	2.8	4.44
3	Y160M2-8	5.5	750	720	1240	2100	9.31	2.5	3.72

綜合考慮電動機和傳動裝置的尺寸、重量、價格

和帶傳動、減速器傳動比，可見第2方案比較適合。 此選定電動機型號為Y132M2-6，其主要性能：

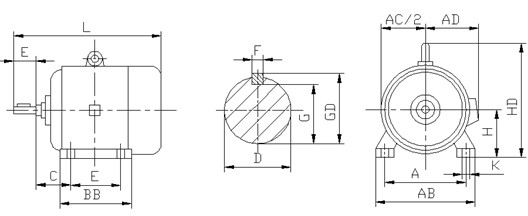

電動機主要外形和安裝尺寸：

3、確定電動機轉速    卷筒工作轉速為：        n卷筒＝60×1000·V/（π·D）            =(60×1000×1.8)/（４5０·π） 　　　　　 =76.4 r/min 根據手冊Ｐ７表１推薦的傳動比合理范圍，取圓柱齒輪傳動一級減速器傳動比范圍Ｉ’=3～６。 ?。謳鲃颖龋桑薄?２～４。則總傳動比理論范圍為：Ｉa’＝６～２４。 故電動機轉速的可選范為             N’d=I’a×n卷筒 　　　　　 =(6～24)×76.4              =463.8～1833.6 r/min 則符合這一范圍的同步轉速有：750、1000和1500r/min 根據容量和轉速，由相關手冊查出三種適用的電動機型號：（如下表）

方 案	電動 機型 號	額定功率	電動機轉速 (r/min)		電動機重量 N	參 考 價 格	傳動裝置傳動比
			同步轉速	滿載轉速			總傳動比	V帶傳動	減速 器
1	Y132S-4	5.5	1500	1440	650	1200	18.6	3.5	5.32
2	Y132M2-6	5.5	1000	960	800	1500	12.42	2.8	4.44
3	Y160M2-8	5.5	750	720	1240	2100	9.31	2.5	3.72

綜合考慮電動機和傳動裝置的尺寸、重量、價格

和帶傳動、減速器傳動比，可見第2方案比較適合。 此選定電動機型號為Y132M2-6，其主要性能：

電動機主要外形和安裝尺寸：
