摘要：參數化設計就是用參數來描述零件尺寸。設計時通過修改特征參數來更改零件的外形,實現尺寸對圖形的驅動。漸開線斜齒圓柱齒輪是機械傳動中常用零件,由于齒形輪廓復雜,其參數化設計困難。通過建立相關表達式,使模型的尺寸和特征參數相互關聯,從而精確地生成漸開線斜齒圓柱齒輪模型。通過更改表達式中齒輪的特征參數就可以迅速生成新的齒輪,從而實現了漸開線斜齒輪的參數化設計,大大提高了齒輪設計的效率和精度。
       關鍵詞　漸開線　斜齒圓柱齒輪　UG　參數化設計

         齒輪傳動是在各種機械傳動中應用最多的一種傳動形式,漸開線斜齒圓柱齒輪是齒輪傳動機構中的核心零件,因其具有運轉平穩、工作噪聲小、使用壽命長等優點,故被廣泛應用于各種機械的傳動裝置中[1]193-196,在機械傳動中的作用非常重要。在設計制造中,工程設計人員需要經常對齒輪進行造型,但由于漸開線斜齒圓柱齒輪的齒廓形狀復雜,目前大多數三維建模系統都不能直接生成其造型。因此對于普通的設計人員來說,要對漸開線斜齒圓柱齒輪進行三維造型是一件很困難又費時的事情。利用UG軟件可以方便而精確的對漸開線斜齒圓柱齒輪進行參數化建模,并且實現其系列化設計,從而為設計人員減少了大量重復、繁瑣、復雜的設計過程,大大提高了設計效率和精度。本文中我們首先通過建立相關表達式,使模型的尺寸和特征參數相互關聯。然后運用漸開線方程確定齒廓曲線,再利用規律曲線精確地生成漸開線齒廓,實現了漸開線斜齒輪齒廓的參數化設計。最后利用掃掠、拉伸、面替換、抽取、布爾求和等運算參數化的建立單個輪齒實體,再對其進行參數化的特征陣列,最終精確地生成漸開線斜齒圓柱齒輪的三維模型。通過改變斜齒輪的齒數z、法向模數mn和螺旋角β等參數,就可立即得到相應的漸開線斜齒圓柱齒輪的三維模型。

1　斜齒輪的參數化設計過程
1.1　確定斜齒輪的基本參數標準斜齒圓柱齒輪的基本參數有6個:法面模數mn、法面壓力角αn、螺旋角β、齒數z、齒頂高系數ha＊和頂隙系數c＊。變位齒輪還包括變位系數,而本文中我們研究的是變位系數x=0的標準齒輪。標準斜齒圓柱齒輪的模數m已標準化,法面壓力角α=20°,齒頂高系數ha＊和頂隙系數c＊?jiǎng)t分別規定為ha＊=1和c＊=0.25,螺旋角β一般取8°～20°[1]195-196。所設計的漸開線斜齒圓柱齒輪的基本參數的取值分別為:齒數z=21(或42)、齒寬b=30、螺旋角β=16.706°、法面模數mn=5、法面壓力角αn=20°?；緟?shù)一旦確定,則齒輪的其他幾何尺寸可由相關的計算式確定。
         圖1　齒廓漸開線及其相應角度將漸開線斜齒輪的端面放在XY平面上,齒形輪廓含有兩條漸開線,對單條漸開線在基圓和分度圓之間的部分做對應的展角角度值為ct=180tanαt/π-αt(αt為端面壓力角)[2],在基圓上組成輪齒的兩條漸開線之間的夾角角度值為ct1=180/z+2ct,如圖1所示。

 1.2　單個輪齒參數化設計
 1.2.1　輸入相關參數并添加相應關系式　　為了生成輪齒齒廓和驅動草圖的尺寸,利用UG軟件的表達式工具,在表達式對話框中輸入以下公式(其中角度單位為(°),長度單位為mm,模數、齒數單位為恒定)。
                   an=20(法面壓力角)
                   at=arctan(tan(an)/cosBt)(端面壓力角)
                   z=21(齒數)
                   ct=180＊tan(at)/pi()-at(漸開線在基圓和分度圓之間的部分所對應的展角角度值)
ct1=180/z+2＊ct(在基圓上兩條漸開線之間的夾角角度值)
                    Mn=5(法面模數)
                    Bt=16.706(螺旋角)
                    Mt=Mn/cos(Bt)(端面模數)
                    d=Mt＊z(分度圓直徑)
                    db=Mt＊z＊cos(at)(基圓直徑)
                    b=30(齒寬)
                    hf=1.25＊Mn(齒根高)
                    ha=Mn(齒頂高)
                    df=d-2＊hf(齒根圓直徑)
                    da=d+2＊ha(齒頂圓直徑)
                    t=0(UG里的參數,取值在0～1之間)
                    s=90＊t(角度)
                    p=p i()＊d/tan(Bt)(斜齒輪螺距)
                    xt=(db/2)＊cos(s)+ (db/2)＊rad(s)＊sin(s)(漸開線方程)
                    yt=(db/2)＊sin(s)-(db/2)＊rad(s)＊cos(s)(漸開線方程)
                    y1t= -yt(反向漸開線)
                    zt=0
 1.2.2　兩條漸開線的繪制　　
              設其中一條漸開線的起點在XCZC平面上,為了形成另一條漸開線,需建立一個與XCZC平面夾角為ct1的輔助平面。在“草圖”模式下利用“角度約束”命令約束過原點任畫的直線oc與XC軸間的夾角為ct1,然后在”建模”模塊下建立ZC輔助軸,利用oc直線與ZC軸建立輔助平面。利用“規律曲線”命令,依次定義xt、yt和zt關于t的表達式,在指定的默認位置繪制第一條漸開線,重復上述操作,不同之處:在定義y時將默認的yt改為y1t,以XCYC平面、輔助平面和ZC軸為第二條漸開線的參考位置,繪制第二條漸開線,所生成的兩條漸開線如圖2所示。
 圖2　齒廓漸開線、
輔助線及螺旋線
1.2.3　螺旋線的生成　
　        為了掃掠出斜齒輪輪齒,建立齒廓掃掠路徑的引導線即螺旋線,在”建?！蹦K下利用”螺旋”命令繪制引導線,為了實現參數化設計,螺旋線必須有足夠長度,保證大于斜齒輪寬度,在螺旋線對話
框中,轉數輸入推薦為0.07(螺旋線轉數);螺距輸入選擇公式P;半徑輸入選擇公式d/2,旋轉方向按照嚙合方式選擇(內嚙合時選擇同向,外嚙合時選擇反向,在設計時生成兩組不同旋向的齒輪,本文中z=21的齒輪旋轉方向選擇右手,z=42的齒輪旋轉方向選擇左,),最終生成如圖2所示的螺旋線。1.2.4　齒廓曲線的生成　　進入草圖,以XCYC平面為草圖平面,繪制一圓心在原點的圓,約束圓的直徑為公式df,采用同樣的方法分別完成對基圓和齒頂圓的繪制,約束圓的直徑分別為公式db和da。

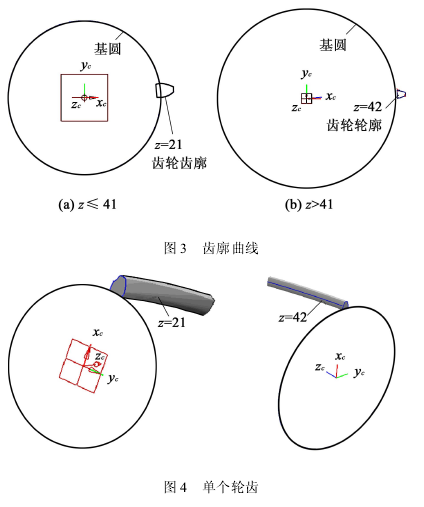

       漸開線齒輪齒根部分的齒廓曲線分為兩種情況:第一種情況是當齒數z≤41時,齒根圓直徑df小于基圓直徑db,從漸開線起點到齒根圓的齒廓曲線由漸開線起點到圓心繪制的直線確定。第二種情況是當齒數z>41時,齒根圓直徑df大于基圓直徑db,這時齒根部分的輪廓全由漸開線構成[1]179-181,修剪曲線,得到如圖3所示的兩種情況下的輪齒齒廓。上述齒根過渡曲線只是粗略生成,實際的齒輪齒根過渡曲線主要取決于加工刀具的參數,最終還需根據加工刀具的參數進行修改確定。
1.2.5    單個輪齒的生成
             在“建模”模塊下,利用“已掃掠”命令,以剛繪制的螺旋線為引導線,以齒廓為截面線串,并以ZC方向?yàn)槭噶糠较?最終生成如圖4所示的兩種情況下的單個輪齒實體。
1.3　 齒輪實體參數化設計

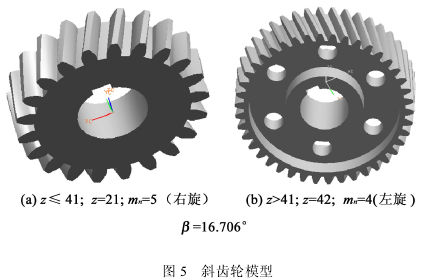

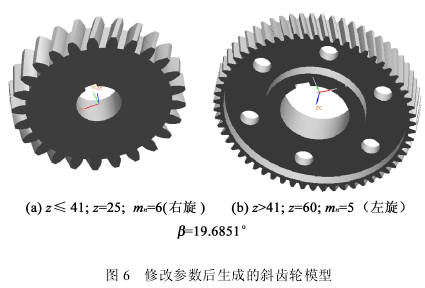

            在“建模”中利用“拉伸”命令,“結束”數值選擇公式b,生成齒根圓柱實體。再利用【直接建?！?【替換面】命令,以輪齒端面為目標面、以齒根圓柱端面為工具面,完成輪齒長度的約束。由于此時輪齒輪廓不是“引入特征”,不能實現特征陣列,因此達不到參數化設計的目的,故需利用【插入】/【關聯復制】/【抽取】命令,在抽取對話框內選擇“實體”選項并勾選“隱藏原先的”選項,再選擇輪齒實體即可。然后將單個輪齒與前面生成的齒根圓柱體進行布爾求和運算。再利用【插入】/【關聯復制】/【實例】/【圓周陣列】命令,陣列對象為輪齒(Unite),陣列個數為齒數z,角度為360/z,基準軸取ZC軸,陣列生成斜齒輪實體。當齒頂圓直徑da≤160mm時,齒輪可采用實心結構;當160<da<500mm時,齒輪采用腹板式結構[3]。最后使用拉伸、布爾求差等命令創建軸孔和腹板,再以同樣的方法切鍵槽,對于軸孔、鍵槽及腹板的尺寸用關系式添加約束,然后進行倒圓角,倒角即可。這部分尺寸參數化設計簡單,這里不再贅述。所生成的左旋斜齒輪模型如圖5a所示,用同樣的方法可得到右旋斜齒輪模型如圖5b所示。在圖5所示斜齒輪模型的基礎上,通過改變斜齒輪的齒數z、法面模數mn及螺旋角β,即得到相應的斜齒輪模型,如圖6所示。





2    結論
        這種參數化設計理念為漸開線斜齒圓柱齒輪的優化設計和先進制造提供了依據。通過更改表達式中的齒輪特征參數便可迅速生成新的齒輪,大大減輕了設計人員的繪圖工作量,也大大提高了齒輪設計的效率和精確度,為齒輪機構的動態仿真、NC加工、模具設計、干涉檢驗以及有限元分析提供了精確的模型。參數化特征造型技術將成為機械、電子等產品結構設計的主流技術,并且對其他具有復雜表面形狀的形體參數化設計具有參考價值,其發展前景非常廣闊。
