摘 要    當前我國生產的電動滾筒可分為兩大類，一種為電機在滾筒體內的普通型電動滾筒，一種為外置電機的外裝式電動滾筒。但是究竟選用哪種類型較好、較經濟，本文提供了合理選擇的依據，并從可靠性理論上對兩種類型的電動滾筒進行扼要的分析。
        關鍵詞  電動滾筒 溫升計算 可靠性

1    問題的提出
       電動滾筒具有結構緊湊、傳動效率高、噪聲底、使用壽命長、運轉平穩、工作可靠、密封性好、占據空間位置少以及安裝維修方便等優點，并且適合在各種惡劣環境下工作，所以目前國內外廣泛應用電動滾筒于社會的各個領域和部門。
      外裝式電動滾筒是介于電機一減速器一傳動滾筒的通用驅動與普通電動滾筒驅動之間的一種新型輸送機驅動裝置，它具電機在外散熱性好、容易對電機進行維修和更換等優點。在占有空間位置和使用制造材料方面，均比通用驅動裝置減少 1/3左右，而比普通電動滾筒又增加 1-3 左右，價格費用也高于普通電動滾筒。但外裝式電動滾筒仍是目前較受用戶歡迎的一種新型驅動裝置。
      普通電動滾筒和外裝式電動滾筒各有優缺點，在使用中應根據什么來使用才能達到既經濟又適用、可靠，本文將從下面兩個方面來探討與回答.

2   電動滾筒類型正確選用的方法

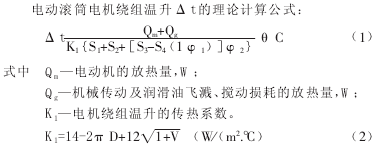

         普通電動滾筒和外裝式電動滾筒的選用主要依據為改善電機的散熱條件從而降低滾筒的溫升，為此當所需要的電動滾筒的電機功率、滾筒表面速度、筒長、名義直徑四個基本參數確定以后，可以按《電動滾筒設計與手冊》一書中提供的電動滾筒的溫升計算公式，對該滾筒首先進溫升的理論計算，然后再根據計算結果來確定選用普通電動滾筒還是外裝式電動滾筒。

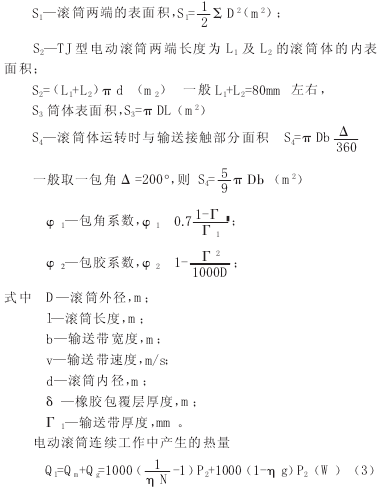

           式中’N—電動機額定輸出時的效率，% ；’g—電動滾筒除電機外的總損耗效率，計算時取’g=0.9；P2—電動機的額定功率，kW 。所以對于任一規格電動筒，當電機功率 P2，、帶速 V 、膠帶寬度 b、滾筒直徑 D 確定以后，即可根據公式（1）-（3）計算出該電動滾筒連續運轉后溫升# %的理論值，再根據電機的容許溫升來選擇電動滾筒的類型。電動滾筒常用電機的容許溫升值如表 1。

       將計算所得的溫升t值與表 1 相應的溫升限值對照，當計算值等于或小于表中限值時，一般取用普通電動滾筒即可。這樣不僅可以滿足使用需要，而且還節省了購置費和少占用空間位置，同時還具有更好的安全性和密封性。當計算的溫升值大于表中推薦的溫升限值時，安裝位置狹窄和條件允許的情況下，可以考慮加大滾筒直徑甚至加長滾筒長度，以增加滾筒的散熱面積，必要時還可以提高滾筒電機的絕緣等級，來確保普通電動滾筒運行中的可靠性，只有在安裝位置較寬敞而又有檢查和更換電機的條件和需要時，一般才選用外裝式電動滾筒。
      有些電動滾筒的用戶特別是國外一些用戶，不僅要求制造者進行理論計算，而且還要求提供溫升、效率檢測報告，以確保普通電動滾筒的使用性能。這也是為什么普通電動滾筒在市場上長盛不衰、滾筒制造者應備有完善的、可靠的型式檢驗裝置的主要原因。

3    普通電動滾筒與外裝式電動滾筒可靠性對比
         同一種規格的普通電動滾筒和外裝式電動滾筒，當所選用的零部件相同以及制造、裝配、使用又都在相同的條件下時，它們的可靠性壽命或者無故障的時間基本上應該沒有明顯的區別，在某種意義相講，普通電動滾筒甚至還更好一些。因為組成電動滾筒的主要零部件，在可靠性工程中屬于串聯邏輯系統，如都是以電機、減速器和筒體組成的串聯邏輯系統，這種串聯邏輯系統，無論普通電動滾筒還是外裝式電動滾筒，只要其中的任一零部件失效，則整個滾筒的功能就必然失效。外裝式電動滾筒，雖然電機移到滾筒體外，有處于電機散熱，且在實際使用中也便于觀察和檢修電機，但是它比普通電動滾筒系統多了兩個失效（OG）較大的零部件聯軸器和傳動軸，如果用相同可靠度或失效率的電機、減速器、簡體同時組成這兩個系統，那么這兩個系統的可靠度在理論上是相同的，或者說它們的失效概率（不可靠度）也是一樣的，而且外裝式電動滾筒系統反而因增加了兩個零部件，不僅增加了滾筒的質量（重量）和多占了空間，其可靠性還有可能會降低。況且當電動滾筒連續運轉時電機的實際溫升數值#t在等于或小于表 1 所列電機定子繞組的溫升限值時，沒有必要將電機移出滾筒體外，那樣只能徒然浪費材料和增加費用。
        滾筒整機的可靠度，在相當大的程度上取決于組成滾筒的零部件的可靠度，從《電動滾筒設計與選用手冊》以及一般可靠性設計手冊上，可以查出滾筒常用零部件的基本失效率（QG），它們是在一定的使用（或驗證）條件和環境下統計得到的，實際上各種零部件還受應用環境的影響，零部件在電動滾筒中實際使用時的失效率 OS還比于列出 OG值大 5&30 倍，即 OS=5&30OG。應用的零部件質量越差，OG越接近 Omax。值；零部件質量越好，OG越接近 O
min值，二者可相差幾倍到幾十倍，因此提高電動滾筒產品的使用質量和可靠度，關鍵是盡一切力量提高組成電動滾筒的零部件的質量，提高加工、制造、裝配過程的全面質量管理，不在于選取同樣質量的那一類型的電動滾筒。

  結論
   綜上所述，目前我生產和使用的兩大類型的電動滾筒，電機內置的普通電動滾筒和電 機外置的外裝式電動滾筒，都有各自的優缺點，都有廣泛的發展前途和特定的適用場所。但是隨著工業水平的發展，滾筒零部件質量過關，能達到預期的可靠度，加工制造和裝配的可靠性也顯著提高，使電動滾筒在正常 使 用 和 維 護 下 的 平 均 無 故 障 工 作 時 間 ， 真 正 達 到JB/T53451-96《電動滾筒產品質量分等》 標準中優等品的規定，甚至達到國外先進水平20000h 以上，在中、小型電動滾筒上，人們還是會樂意使用普通電動滾筒的，特別是小型和微型電動滾筒上，普通電動滾筒更將具有不可替代的地位。但是外裝式電動滾筒由于電機散熱性，電機的檢查、維修和更換方便，以及占據的空間位置與制造材料的消耗上，也比電機一減速器一傳動滾筒的通用驅動裝置優越，所以外裝式電動滾筒在某些大功率場合還是較合適的驅動裝置。在一些難于通過溫升#t計算或檢驗的某種特定格的中、小型普通電動滾筒上，外裝式電動滾筒也顯示出獨有的難于替代的優越性。
